叠层设置

录入：edatop.com 点击：

叠层设置中
negative artwork是否表示负片?
旁边的shield表示什么?

应该学会使用allegro的help功能（F1）。

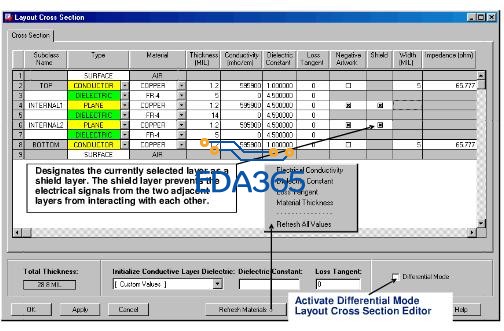

你打开setup->cross section,然后按F1.

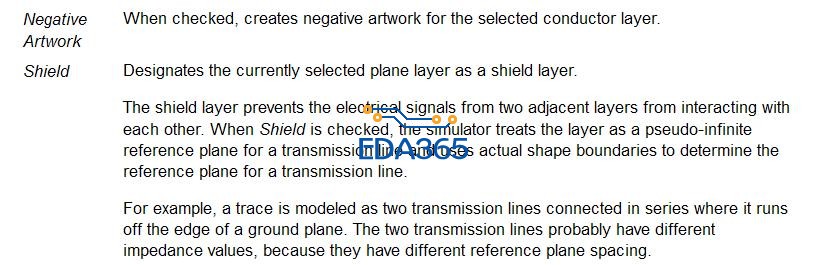

看看这个解释

非常感谢！您的方法！

好方法，学习了

是表示负片，sheild指屏蔽层，跟阻抗计算有关。

还是没看明白，是指当前层是屏蔽层。然后.....?

用正片吧，用起来直接些。

电源层和地层用正片电脑不是会很慢吗?
