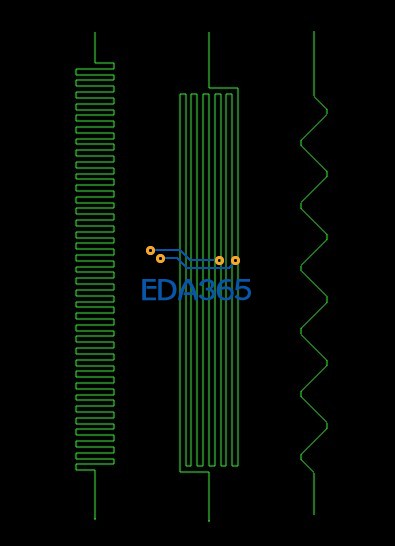

关于蛇形走线~~~

中间的最好。左边的次之。老于的教程上有说过。

老于有说过吗?蛇形线的幅度不要太大

最好都是最右边的那个，可是太占空间了。
一般做成最左边的那个。

那他们三个的理论区别是什么呢，请问你明白吗

1, 尽量增加平行线段的距离（S）,至少大于3H,H指信号走线到参考平面的距离。通俗的说就是绕大弯走线,只要S足够大,就几乎能完全避免相互的耦合效应。
2． 减小耦合长度Lp,当两倍的Lp延时接近或超过信号上升时间时,产生的串扰将达到饱和。
3． 带状线（Strip-Line）或者埋式微带线（Embedded Micro-strip）的蛇形线引起的信号传输延时小于微带走线（Micro-strip）。理论上,带状线不会因为差模串扰影响传输速率。
4． 高速以及对时序要求较为严格的信号线,尽量不要走蛇形线,尤其不能在小范围内蜿蜒走线。
5． 可以经常采用任意角度的蛇形走线,能有效的减少相互间的耦合。
6． 高速PCB设计中,蛇形线没有所谓滤波或抗干扰的能力,只可能降低信号质量,所以只作时序匹配之用而无其它目的。
7． 有时可以考虑螺旋走线的方式进行绕线,仿真表明,其效果要优于正常的蛇形走线。

谢谢~~

老于说的，只是最好的占用空间大，不过其实几百兆以内的速度都没什么大区别吧
