ALLEGRO出的GERBER的问题。求解？
录入：edatop.com 点击：

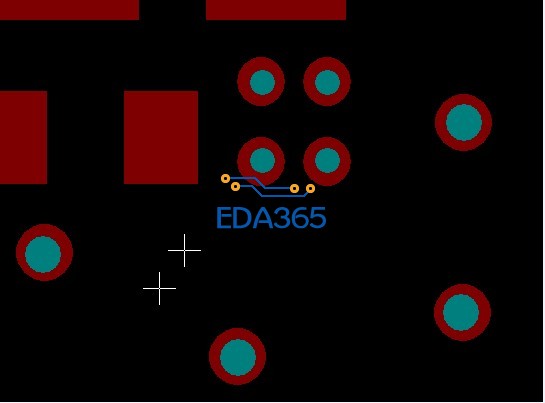

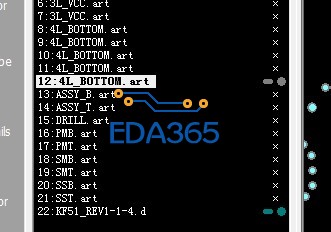

如图，这些时间制板厂老说我的GERBER孔与孔盘位置不对。我所说的孔是指钻孔.drl文件，孔盘是指的是多层板的某层用VIA CLASS/TOP,PIN/TOP出的GERBER.如图
，我研究了一下，发现和出GERBER时的精度有关系。按默认的设置就基本不偏，只有很少的孔偏位。如果把FORMAT
前后的位数都改为5则偏的很利害，整个PCB板都会偏，就像图1一样。而且板厂还说我的随圆形孔和钻孔表上的孔大小有偏差。这个我一直没有搞明他们是怎样测量。现上来问问大家有没有碰到过这些问题，又是如何解决的?谢谢！
geber的format设置成5 5是没问题的。
小编有没有把NC drill的format改成3 3?
你好！请问这地方要改为多少合适呢?是不是GERBER的format改5, 5时，钻孔要改为3,3 呢?，谢谢！
还在等求解……。
gerber设为5:5，那么转孔数据也设为5:5
因为ALLEGRO导出的GERBER以绝对坐标（最左下角）为原点，而导出的DRILL文件是以设定的坐标为原点，将ARTWORK右侧的FILM OPTIONS下的OFFSET X/Y设置成跟DESIGN PAREMETERS下的EXTENTS的LEFT X和LOWER Y一样的，试下看是不是你说的这种情况。
