新手问题，请有经验的人解答数字地与模拟地的分割！

大家好，
         如题，小弟最近在画一个四层板，三块芯片，芯片上有数字地和模拟地，参考设计的原理图是把这两种地分别标出的，在ALLEGRO下如何将这两个地在地层上显示出来呢?我是把地层直接ANTI ETCH隔出了两个部分，跟据布局，在TOP层要如何连接这两个地呢?
        问我同事，他们说这是音频的板子，不是高速板，跟本不用分地层，直接用一个模拟地就可以了，所有的都连到模拟地，不用分地铜层。但是不分的话，ALLEGRO 跟据原理图分报错的。
感谢了！

看情况吧，有的没有割地，有的大概割一下！

这种回答不能另人满意，就没有一个确定的说法，请画板的有经验的说说看法，为什么要把模拟地和数字地用磁珠连接起来呢，到底要达到一个什么要的目的呢。不要元芳的回答。

音视频等模拟信号对干扰很敏感，分开就可以有效防止数字高频信号干扰。分开接磁珠的地方也是有要求的，一般在电源输入的大电容处。

1两个地完全隔离是不好的。
2.不管分与不分， 模拟部分和数字部分布局上应分开，如果不分，直接把网络名改成一样就可以了；如果要分，都应将所有地层和电源层沿着数字部分与模拟部分的交界处用ANTI ETCH 划开如果分，然后还是有两种处理方式： 一是选择在交界处（最好是在那个有模拟地和数字地同时存在的芯片背面）用磁珠将两个地连在一，另外一种是不用磁珠连接，直接在此处连在一起（造成地回路瓶颈的效果就对了），重要的一点，如果有数字信号线需要跨越数模交界处，保险做法就是用整张地，完全不分割，这样效果虽然不是最佳，但还不会太差。当然你想做得更好一点，就是将所有数字信号线选在数模单点接地处的投影区域内跨越数模交界。

音频电路地线走向至关重要，原则就是 前级地 不能 被后级 地 干扰。

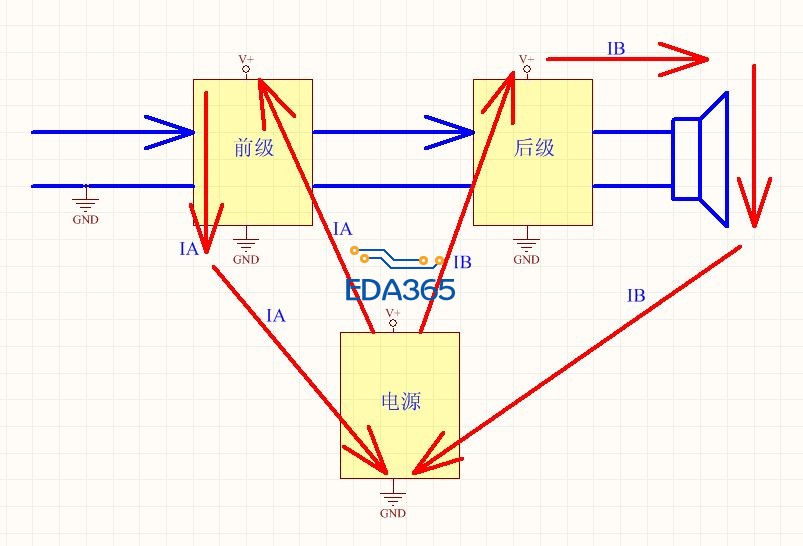

简单示意：

看上图，原则就是 IB 大电流 不要流过 IA 的地！

学习一下！

学习了。
