这种类型的焊盘如何建立？
录入：edatop.com 点击：
在一个小设备上看到如图所示的焊盘，不知道如何建立的?
我尝试过用shape什么的，都不行，请高手指教。
我尝试过用shape什么的，都不行，请高手指教。
我考虑过在pcb板上add line（etch层），但是如何分配网络，比如我要把这个焊盘连接到GND上，用net logic指令也不可行，比较郁闷。
个人意见：这种可能是现在CAD中做好图形，导入PCB板上然后按照图形铺shape直接做成的不一定是PAD
Shape symbol cannot have a void in a shape
沒錯~~我也想知道
个人觉得你可以铺一个圆形静态铜皮，并制定网络。然后选中它，选中参数，选择填充模式
shape可做的，在Autocad中画，再导入到allegro中去

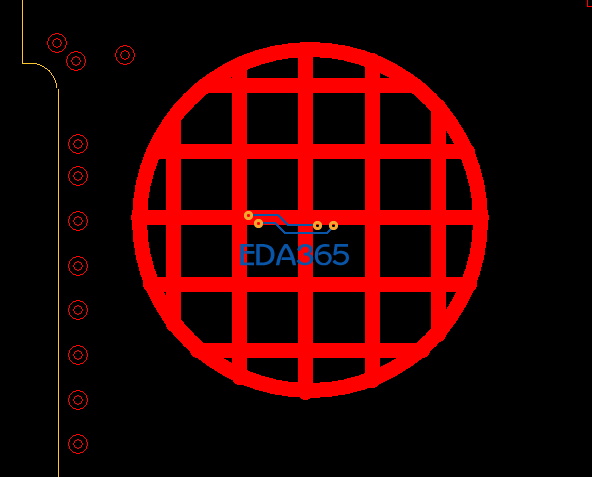

如图，在layout的时候直接用shape画一个静态网格铜，soldermask把它开出来就行了。
我昨晚上也是采用了这种方式，基本可行。
至于CAD方式，我没试。我觉得应该可以。
