有关BGA出线的问题

录入:edatop.com     点击:

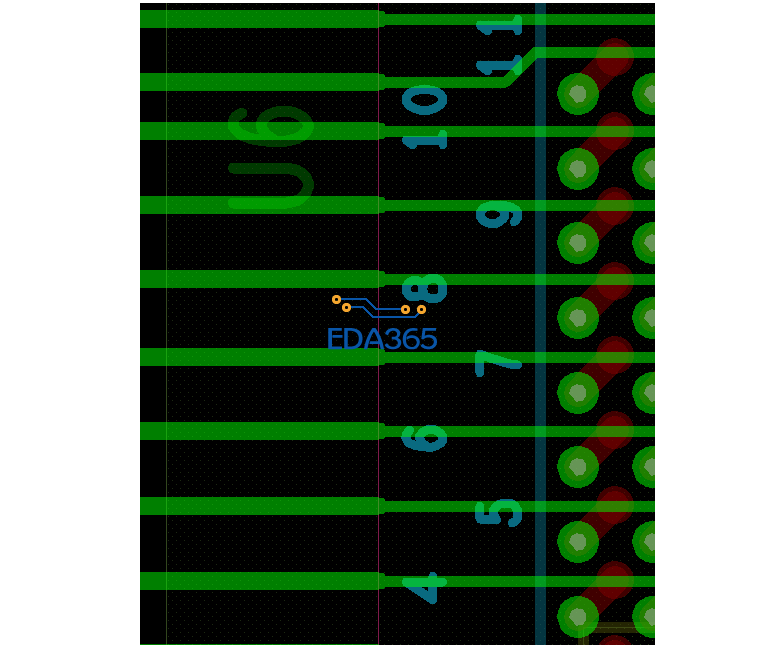

见附图
BGA里面的细线为6mil,外面粗一点的为10mil. 这种算不算阻抗突变? 对信号有信号有影响吗? 我的信号大概在50MHz. 这些线在内层.

出线


有影响是必然的,走线自身的任何变化以及自身周围环境的变化(参考平面,其他信号等)都会影响信号质量。但是不同类型的改变,干扰有大有小。
BGA这种扇出很常见,空间受限,局部NECK MOOD,影响不大。非常多的BGA扇出都是这样的。

楼上说得很好

谢谢各位!
