求快速添加差分规则的方法
录入：edatop.com 点击：
板上有上千对差分，但是信号名的后缀又不是常规的P/N 或者 +/-， 有没有其他快速的办法一次性添加差分规则呢?
不然得一对一对加，加到何能何月啊！
不然得一对一对加，加到何能何月啊！

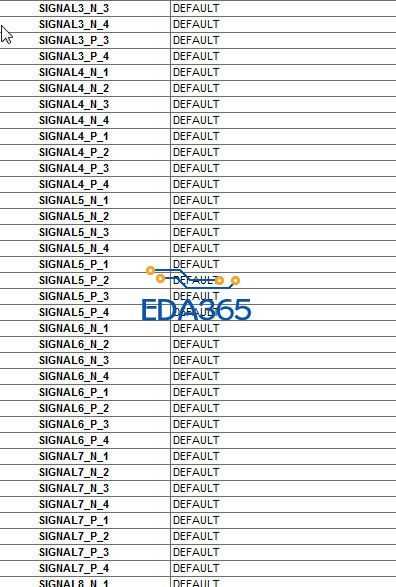

P端用：p_1 n端用：n_1
P端用：p_2 n端用：n_2
...................
........................

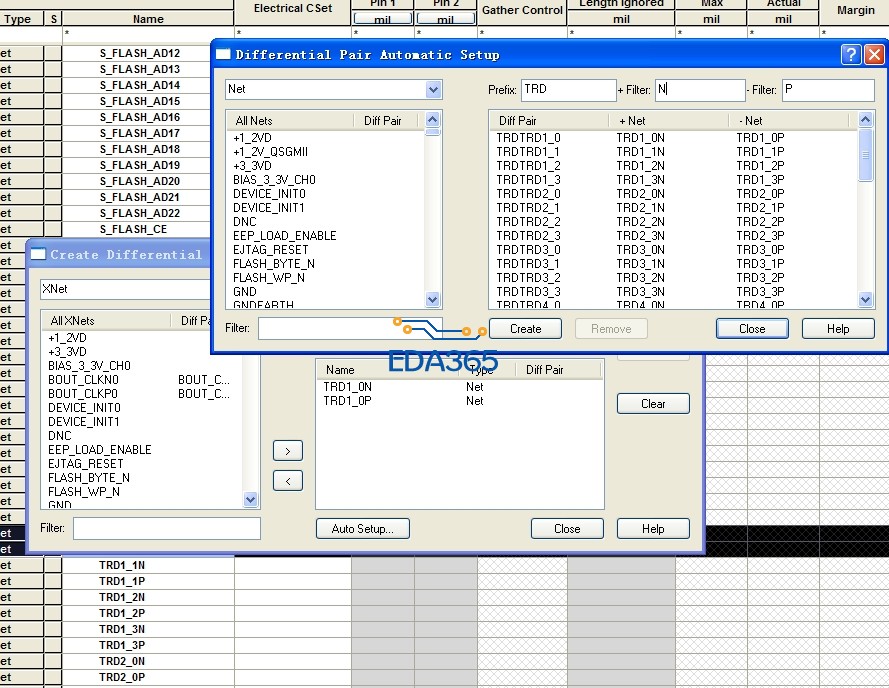

先creat df pair 然后选择auto setup然后在右边的过滤器依次输入过滤一句，差分正负的依据，比如你的就应该输入SIG N P就可以在下面看到符合要求的所有查分对了，系统会自动赋予名称，删除你不需要的错误对象，选择caeat 就可以创建无数的查分对了，示意如图。
学习一下！
