求教:为什么我配置的本地元件ACCESS数据库中的datasheet不能链接元器件资料
录入:edatop.com 点击:
求教:为什么我配置的本地元件ACCESS数据库中的datasheet不能链接元器件资料,本来应该会有下划线的啊。是配置的时候哪里没设置好么?求救。
在环境变量中添加元器件资料的路径。

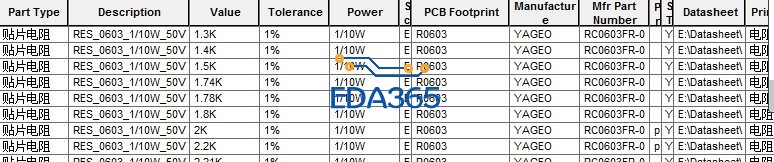

如果你原理图和PCB的symbol均没问题,只是DATASHEET没有下划线问题,说明数据库没问题。

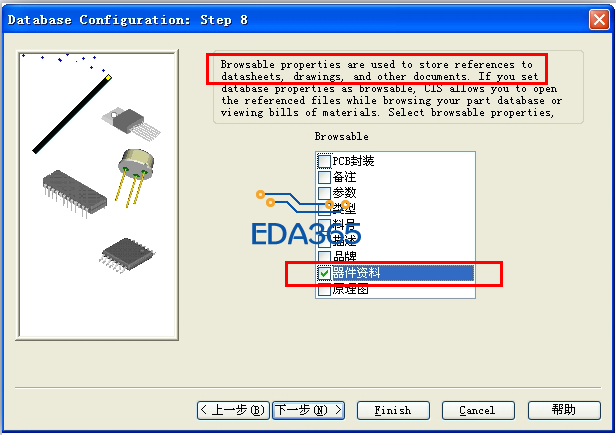

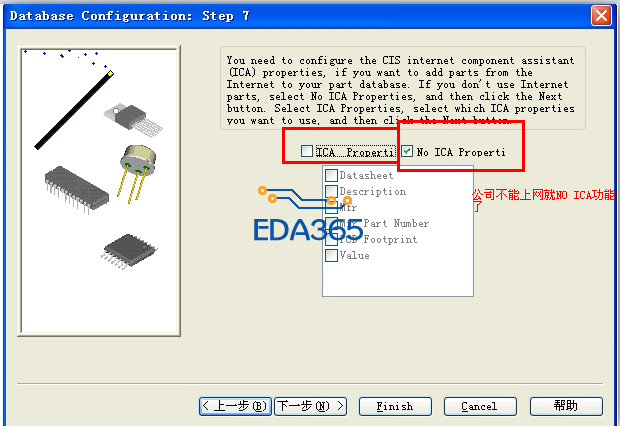

1,如果是这样基本可以确定是你配置过程出错,在配置CIS时候,配置玩封装后到第七步的时候不要完成,选择有无ICA PRP功能,然后继续,第八步中选择你数据库中DATASHEET名字的那一列,然后再完成,配置OK,肯定就找到了。具体看图。
2,如果有了下划线,但还是是连接不到资料,请检查CAPTURE.INI中是否添加路径,完整的路径应该格式为:
[Footprint Viewer Type]
Type=Allegro
[Allegro Footprints]
Dir0=Z:\PCBLIB
[Part Library Directories]
Dir0=Z:\SCHLIB
[CIS Browse Directories]
Dir0=Z:\DATASHEET
学习
谢谢哈!就是那步出问题了,我那之前直接点完成了
这个图中误差栏里的百分数,ACCESS显示10%,我在ORCAD里看变成0.01,请问哪里可以设置啊?
