DDR拓扑结构
录入：edatop.com 点击：
1. 5片DDR地址线拓扑怎么走?
2. SDRAM地址线是走T型还是菊花链?（客户要求T型）
T型结构，注意地址线的布线！
2. SDRAM地址线是走T型还是菊花链?（客户要求T型）
SDRAM 速度慢T型就可以 速度快才用菊花
DDR的部分看你是要怎麼擺 若能擺成用菊花是最好
不過因為現在產品都COST DOWN 所以DDR大部分都還是用T型
DDR2以上才建議用菊花方式
5片DDR2地址线T型不好分啊?
两种拓扑和成本有什么关系?
拓扑至少要六層PCB T型四層PCB
DDR2建議用拓扑 DDR才是T型
“SDRAM 速度慢T型就可以 速度快才用菊花”菊花链不是比T型更好走线吗?那就直接采用菊花链有问题吗?我感觉这句话是反的。

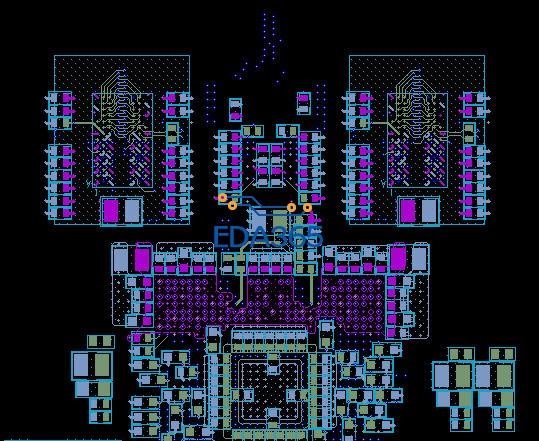

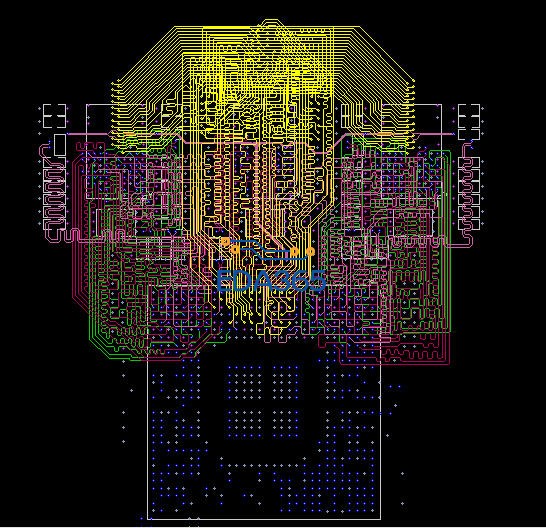

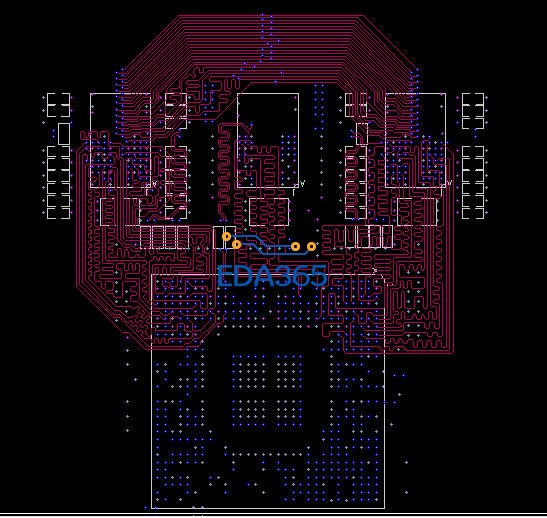

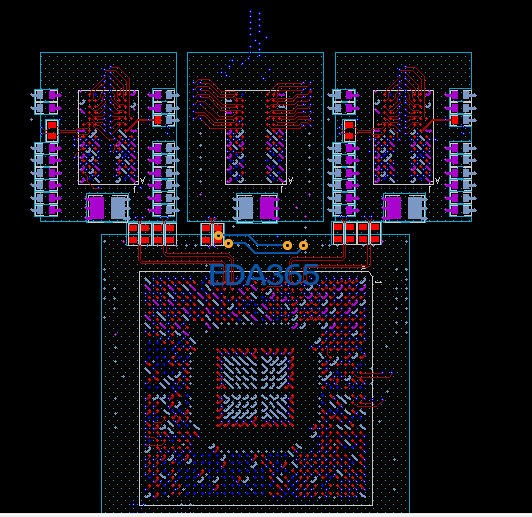

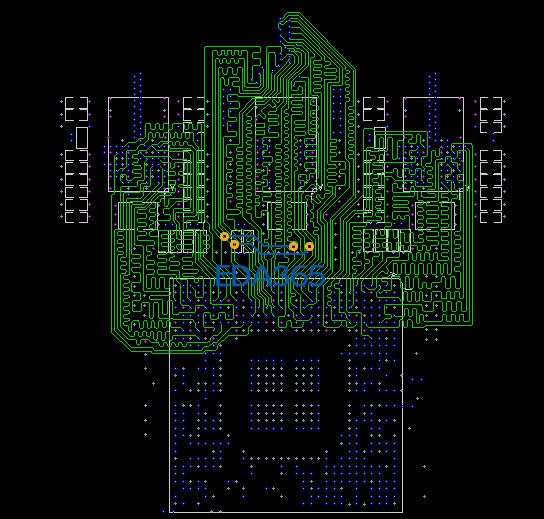

给你上图纸刚好以前做过这样的案例！带ECC功能的。
T型结构，注意地址线的布线！
更正一下說法 SDRAM用Ｔ型 DDR(Ｔ型 or 星型) DDR2星型 DDR3Ｔ型
成本上Ｔ型用的層面較少 所以PCB較便宜
星型較貴用的層面較多 所以PCB較貴
而DDR3因為ADDRESS 有延遲調校功能 所以Ｔ型就可
我講的T型是只有走線一分為二之後就沒分支了 後來DSWS貼的我認知上是星型
这个好像也跟实际运行的速率有关吧 速率低一些 好像也可以用T
你这是5片ddr，正反贴?错开了么?如果不是错开，那是通孔么?感觉不可思议啊
哇！太強了
