这种多个net铺铜是怎么实现的

录入:edatop.com     点击:

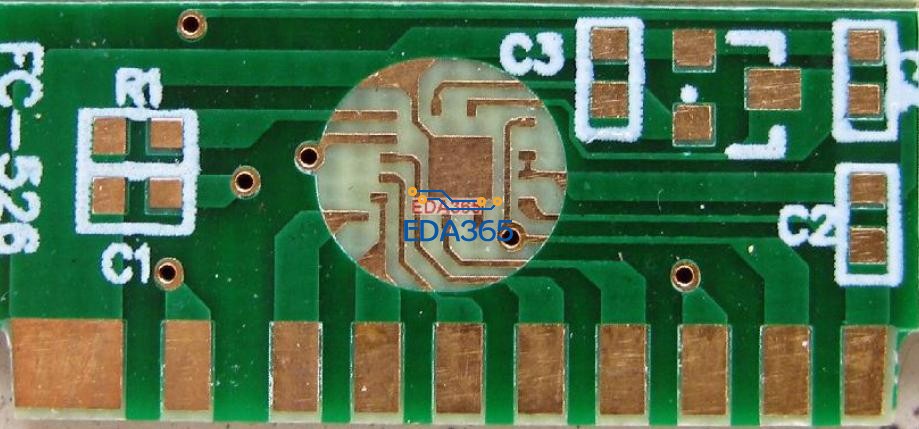

如图片,每个引脚出来的走线都用铺铜在allegro中是怎么实现的?
每次好像只能用一个net来铺铜,那样的话就铺不出这么好看的啊

求教


阻焊开窗

阻焊开窗我知道,我是说铺铜那块
难道是一个一个net铺铜吗?

你说得那地方是金手指吧

任意的封装
比如一般的soic
dip
不是特定这种封装,如何铺铜?出这种效果

哎。无语。

你是无语问题太简单吗

是啊。二楼正解,你要啥样的开啥样的阻焊开窗不就行了。

好吧。我不懂你的意思了

小编是想问如何快速铺出多个网络的铜皮?只能一个一个网络的铺,不过你也可以用粗的走线,效果是一样的

我好像根本就没问开阻焊的问题啊?
我问的明明是铺铜

恩,是的
我又加了一个图说明
不过一个一个铺的话,怎么弄成多边形的?而且两个引脚出来的铜的间距是一样的?

1.多边形,shape-》polygon   就可以铺成你想要的多边形了
2.你可以把铜皮直接铺到焊盘上,和焊盘宽度保持一致就行了啊
