PCB中封转替换失败
录入：edatop.com 点击：
大家好，请教大家一个问题。关于封装替换的问题。
我之前做了一个定位孔的封装，但是后来进行了更改，现在进行替换，但是替换完成后，总提示有错误，我不知道错误的原因在哪里。想请大家帮忙分析下。

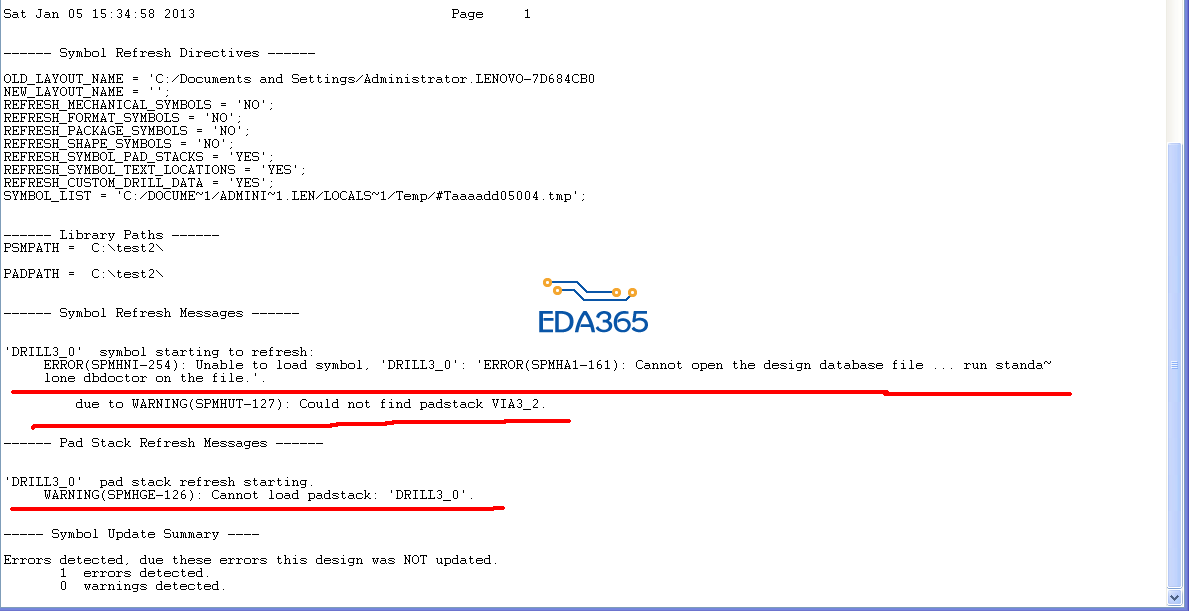

提示的错误如下图所示
我之前做了一个定位孔的封装，但是后来进行了更改，现在进行替换，但是替换完成后，总提示有错误，我不知道错误的原因在哪里。想请大家帮忙分析下。
提示的错误如下图所示
封装目录下 没有PAD信息， 需要把PAD文件放到封装目录下
焊盘封装存放路径不对奥
已经解决了
是焊盘名字未能对应。
已经解决了
是焊盘名字未能对应。
