请教下，四层板中顶层走线通过一个过孔到底层走线，这里顶层走线和底层走线垂直
录入：edatop.com 点击：

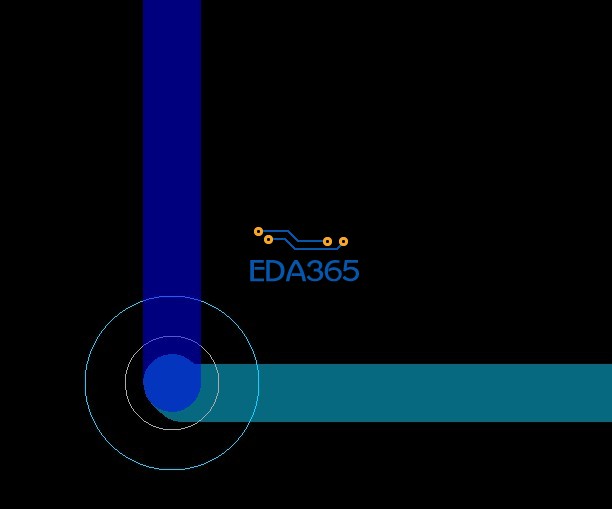

请教下，四层板中顶层走线通过一个过孔到底层走线，这里顶层走线和底层走线垂直算是走线垂直吗? 下图算是直角走线吗?
不算
谢谢提醒。
其实在过孔这一块不必去计较直角走线这个问题....从微观立体的角度来思考...将PCB放平...你的走线是水平方向...信号从信号到过孔...过孔却是与水平方向垂直的...然后在到信号线...相当于信号流经过孔经过了两次直角...呵呵...
不用管它。
哦，看来高速电路得尽量少用过孔，，过孔的寄生电容增加信号的上升时间从而减慢电路速度，，
高速快速一般你会做下仿真验证信号完整性吗?
