allegro 铺好的铜 做smooth之后铜就没有了
录入：edatop.com 点击：
allegro 铺好的铜 做smooth之后铜就没有了 怎么回事啊 急急急~~~~~

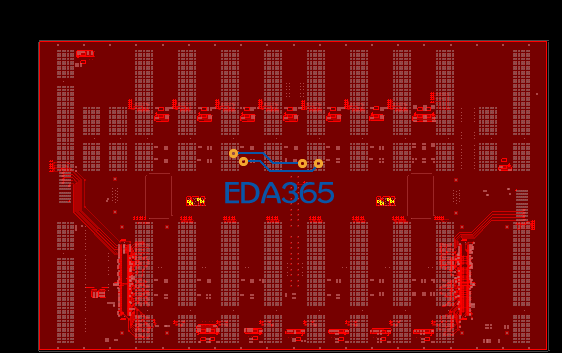

铺好铜

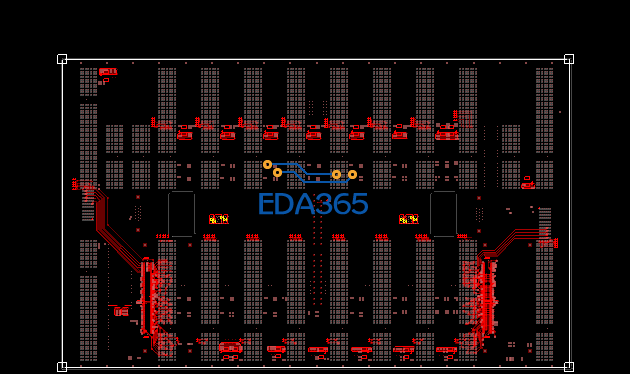

smooth以后
无图无真相 。
上图了
没加网络?
有网络 应该是板子太大 出现bug了
database check 一下，然后再看看和shape相关的参数设置。
看你的图好像铺铜会被隔断，以前也有碰到。还是按区域铺铜吧
ONLY BUG，暂时没有发现好的解决方案。只能改变铺铜方式。
把shape 参数设置的地方，Void controls Minimum aperture for artwork fill 的参数设置的大一点，问题就能解决了
