制作封装显示错误

录入:edatop.com     点击:

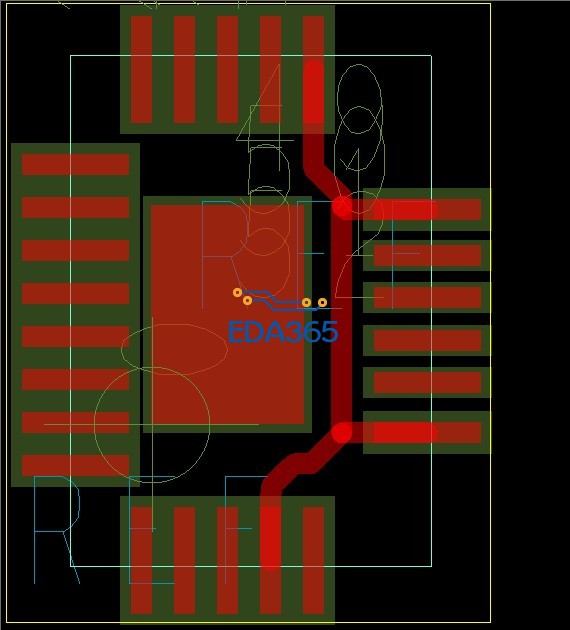

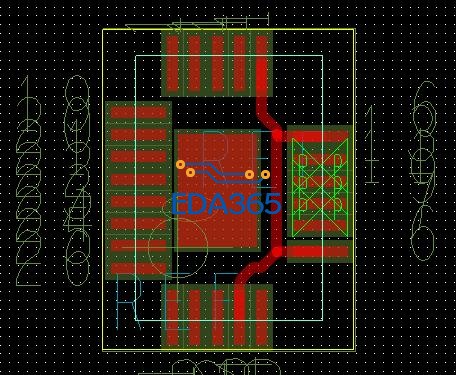

如图所示,右边一列焊盘和左边一列焊盘间距相同,都是5mil的spacing,右边的绿色三角形和P的标志是错误标志吧,怎么修改呢?我改小spacing中的 line to line为4mil还是有这个,谢谢


看一下DRC的属性,再依内容修改

弱问下,DRC属性在哪里看啊

show element 图标是个小i ,再点选DRC

谢谢,看到DRC了
但是我改小了间距到4.5mil,实际值为4.825mil,还是显示有错,帮我看一下吧,谢谢

  Class:           DRC ERROR CLASS
  Subclass:        TOP
  Origin xy:       (64.1732 17.1850)
  Constraint:      SMD Pin to SMD Pin Spacing
  Constraint Set:  DEFAULT
  Constraint Type: NET SPACING CONSTRAINTS
  Constraint value: 4.5 MIL
  Actual value:     4.8425 MIL
  - - - - - - - - - - - - - - - - - - - -
  Element type:    STAND-ALONE PIN
  Class:           PIN
  (64.1732 9.8425)
  - - - - - - - - - - - - - - - - - - - -
  Element type:    STAND-ALONE PIN
  Class:           PIN
  (64.1732 19.6850)
  - - - - - - - - - - - - - - - - - - - -

自己顶,求助

有大神仙知道么,帮助下吧,谢谢

我把Constraint value: 4.5 MIL,改到5mil还是有报错,为什么

这个是你元件的pin脚间距的DRC

是改constraint manager里面的SMD pin to SMD pin吗, 我都改成1mil了,还是不行

麻烦你把这封装发给我看看,邮箱494868162@qq.com

已发送,谢谢

你封装右边的焊盘和左边的焊盘间距不一样么?

第一,右边的焊盘间距,air gap=4.8几,和左边的不同。

第二,你去display菜单下的status目录下更新一下DRC检查。这样就不会有了
