处NC文件时异常

录入：edatop.com 点击：

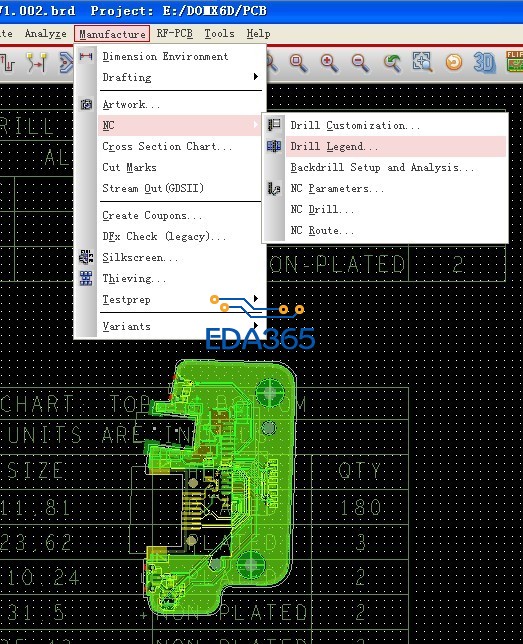

各位大侠：请指点一下，我在处NC文件时，文本框不在想要的显示区域，总是叠加在原始文件上，不知道需要怎么设置一下才能处理。请赐教。
我在放置这个框时，不是在这个位置，是在板框外面的，但是一放就自己跑到中间去了。（我做个好多板了都没有发现这个情况）

应该可以移动该图表的吧

叠加在中间后，再去移动就很麻烦了，我想在第一次放置的时候就是理想状态！

应该是第一次放置的时候就放到了板内，移动后就不会了。

PCB的设计尺寸（EXTENTS）太小?

1. 先確認做圖區還有足夠的空間可以擺放NC 的表單.
2. 使用 delete 去刪除原有的表單 , 再重新產生 NC Legend 放在新的位置.
注意: 一定要做刪除的操作 , 不能直接重新產生 NC Legend , 否則系統會記住前一次的擺放的位置 , 導致無法變更位置.

看样子是pcb size有点小了

移动shape（最外面的那个框是shape属性）到合适的位置，再重新生成表格就可以了。
如果需要改小表格的大小也可以，具体再回答了

先刪除原有的表單 , 再重新產生 NC Legend 放在新的位置.

谢谢大侠的指点，祝大家新年快乐，财源广进！

可move，选择group对象，移动drill 表框。前提是drawing extents size够大，能在空余区域放下

move shape最方便
