回注遇到的奇怪问题

回注后的器件

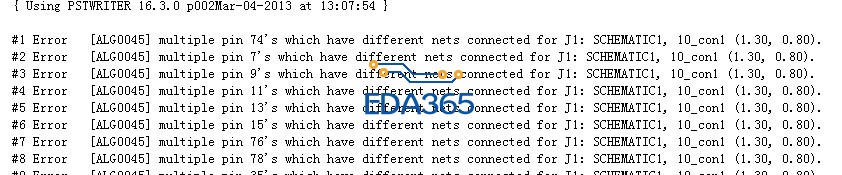

回注后再生产网表，报错！

J1有多个 74号引脚 , 且网络不同

是的，不知道怎么造成的，该如何解决?

你看看上面的图, J1有2个引脚都是74, 改一个就好了

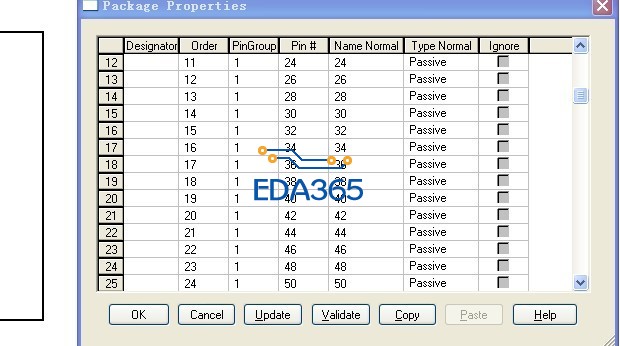

edit properties,如图所示，并没有看到重复的pin

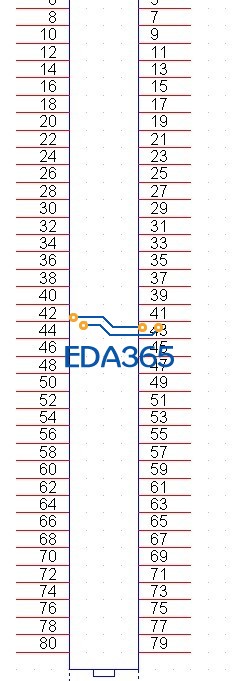

J1的引脚

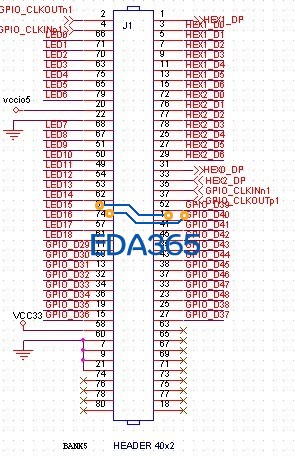

改不了，点开原理图中的pin,如图显示

改不了，点击原理图中的pin ,如图显示

尝试一下右键点击“edit part”重新修改，确保引脚号为唯一，引脚名字尽量也唯一，或者修改为power类型，然后关掉保存更新

是选中整个元件而不是某个引脚

edit part /view package/edit properties,发现pin没有重复

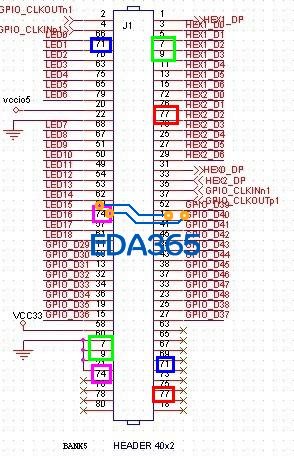

那你先Edit Part,然後看是把中間那個pin 74刪除或是刪除下面那個nc pin,這樣就可以了

对的，但是对器件进行编辑的时候，如图back annotate2所示。引脚编号和号码都没有重复的。

edit part 的图，没法删除

把這個零件的原理圖發上來吧
