关于cadence导出dxf问题
录入：edatop.com 点击：

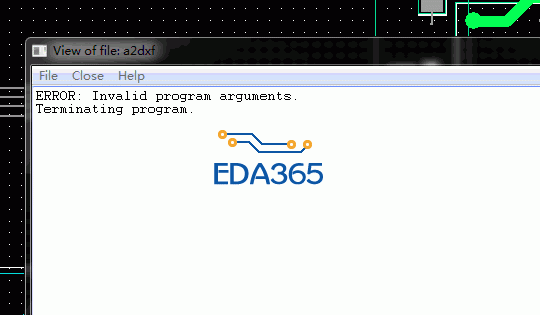

请问，我在用cadence导出dxf时遇到如下的错误，是什么问题啊，上网搜了下说是参数无效什么的~~~~
首先确定操作步骤是否正确?
再看所需要的层面有没有打开?
这样设置好后，点击ok，之后再导出就出现这个错误了~~~
输出文件的目录是否只是定义为.DXF了?
可重新命名top或者bot.DXF看看~
器件有问题
器件不会有问题吧，这块板子已经生产了~~
你输出的dxf文件名太强大
哈哈，你没有文件名，输出的文件名必须是xxx.dxf ，只有.dxf是不行的
还没有导出dxf啊，没有文件呢，哪来的名字啊~~~
这个dxf是哪里的，我还没有导出呢~~~
是你导出的啊 你看7楼已经指出了.DXF前面必须有名字
小编 粗心大意！
file/export dxf后，DXF output file那里，你只要在.dxf前面加个名字就可以了
果然是这个问题，谢谢啊~~成功导出
无语了
