求助：关于FPGA芯片的扇出
录入：edatop.com 点击：

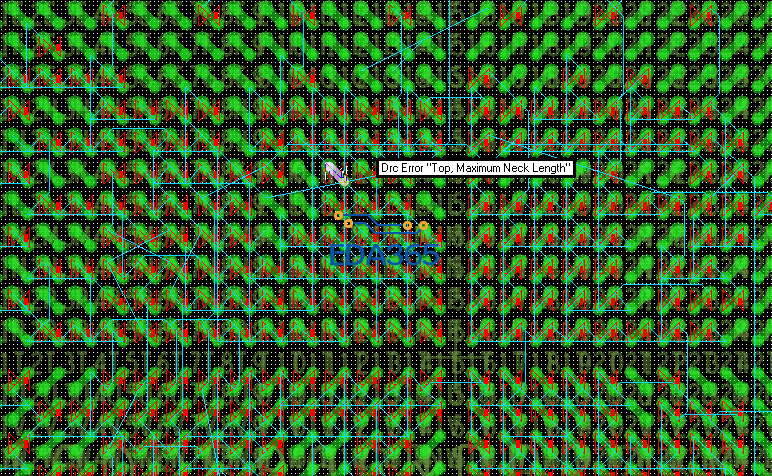

如图，这个芯片的封装都是从网站上下载来的，但是已经做好了扇出，但为什么扇出会出现DRC错误呢，上面也表明了是什么错误，我想把这些扇出都删了，自己重新扇出。该怎么去删除呢?还有，为什么一开始就出现DRC错误，我还没设置约束规则。求指点！
希望说的详细点 谢谢了 本人才刚学这个软件
问题一：该怎么去删除呢?
答：连怎么删除object都不知道，别人是没法教的。建议先看下书。
问题二：为什么一开始就出现DRC错误，我还没设置约束规则?
答：系统有默认的约束规则。
呵呵 删除一般的OBJECT当然可以，但是你也不看看，BGA扇出后有几百个过孔，一个个删的话，不是很麻烦嘛，我知道有默认的约束规则，但是不知道为什么从TI公司网站下载来的封装会在ALLEGRO默认设置的的情况下出错误，还是谢谢你的回答
额。不用一个一个删的。
点击delete，find面板勾选vias，cline segs，框选要删除的，就可以全部删除了。
哦哦 对哦 非常感谢
刚刚重新设置了NECK_LENGTH的最小值后，DRC错误就消失了，很奇怪的是有部分电源和地的NECK_LENGTH被默认成10，所以才出现错误
