如何避免这种走线问题？
录入：edatop.com 点击：

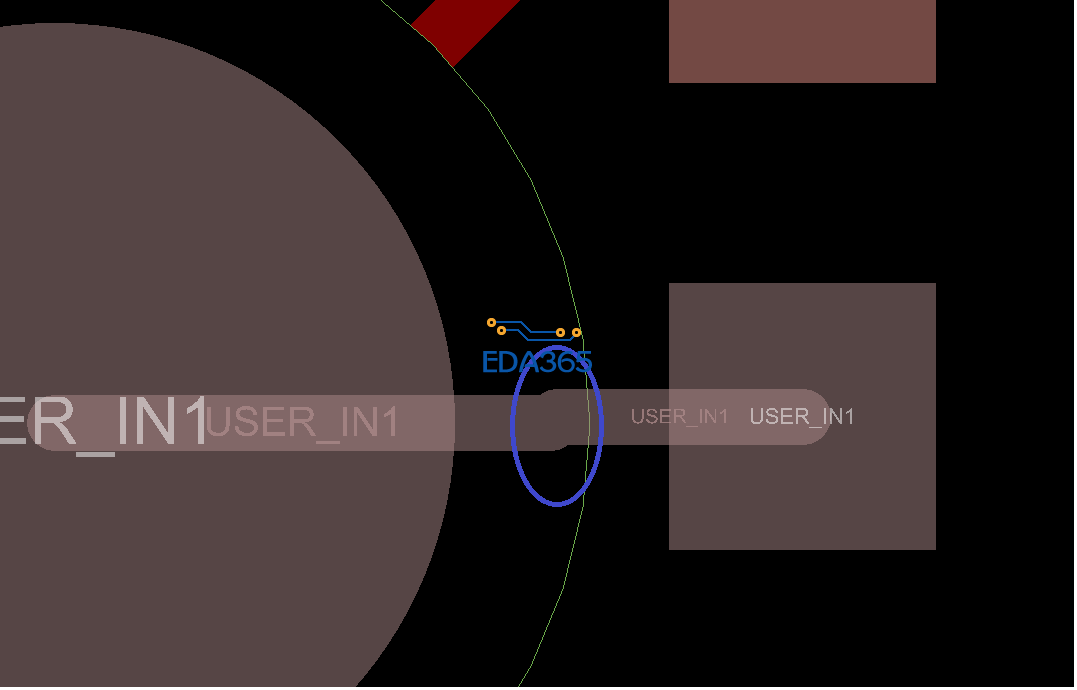

如图中这种走线，两个焊盘或者过孔差一点没有对齐，然后走线的时候就会出现这种小拐弯，有什么办法避免吗?
拉直就是了。
如果两器件没有对齐，这个小折一定是有的，当然也可以把这个小折给缕到焊盘中去。
右键-->enhanced pad entry不选中
为什么会有这个功能，出于一些工艺要求，要从焊盘正中间出线。
谢谢，现在解决了
太谢谢了
