铜皮上打过孔时，用线条添加画好一个，为了方便，复制，但是不是铜皮的网络？
录入：edatop.com 点击：
铜皮上打过孔时，用线条添加画好一个，为了方便，复制，但是不是铜皮的网络?
铜皮上打数量多的过孔如何实现?

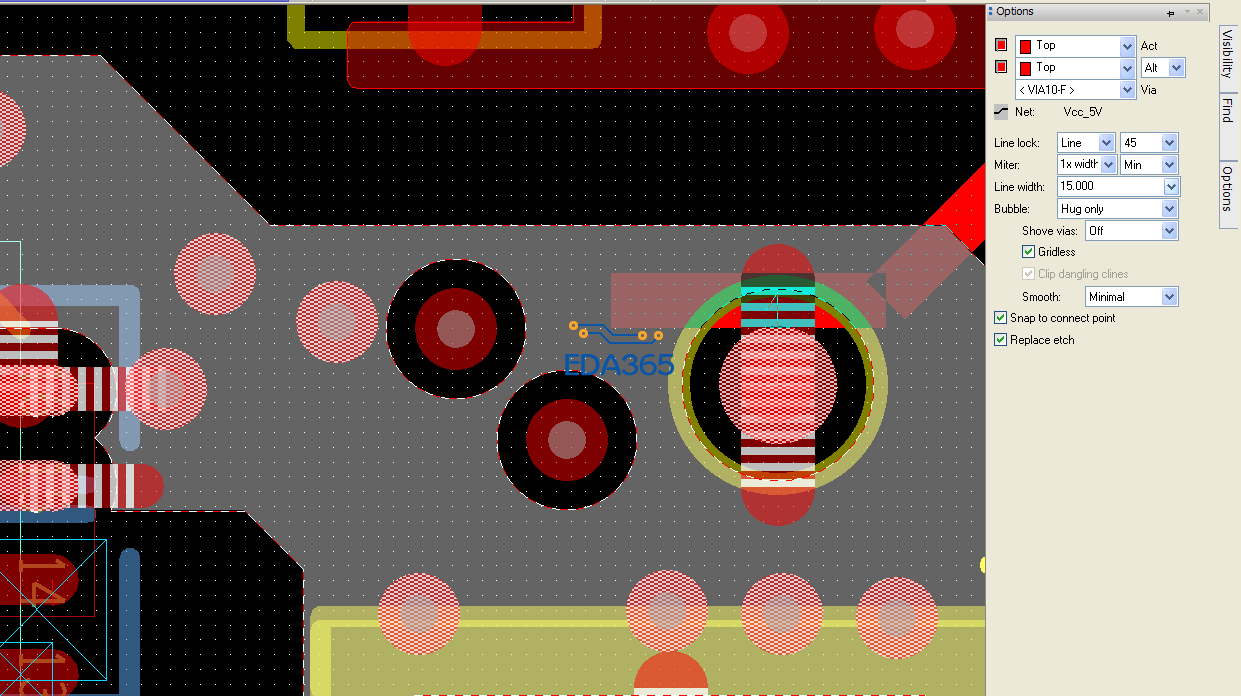

图中铜皮上的两个没有连接的过孔就是我复制的.
铜皮上打数量多的过孔如何实现?
图中铜皮上的两个没有连接的过孔就是我复制的.
在复制时勾选右上角的“Retain Net of Vias”
谢谢，学习了
