allegro器件重命名后回注原理图的问题

在allegro中已经对器件进行了重命名，但是打开Capture CIS进行回注后器件的编号还是和原来一样没变化

我看书上说要编辑allegro生成的rename.log文件成为XX.swp格式，我没有弄这个，我看视频里也没做这一步
请问怎么将rename.log改成XX.swp的格式呀?

知道的大哥麻烦指点一下！谢谢

那种改SWAP文件的方式，是很久以前的做法，那时候CADENCE和ORCAD还是2个公司，故麻烦。

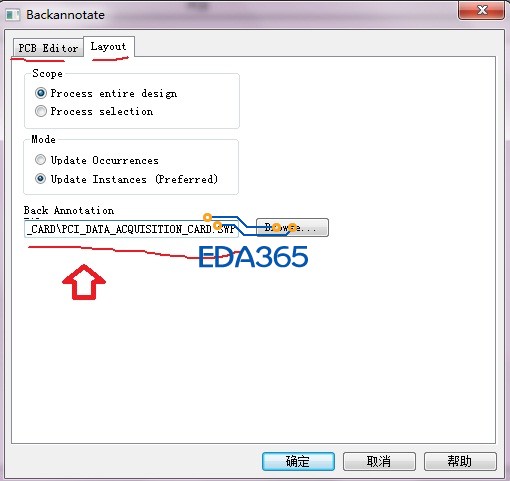

现在，只有TOOLS/BACKANNOTATE/PCB EDITOR,直接选择PCB板就OK

您好，现在是allegro已经重命名好了，我在Capture CIS中 Back Annotate 后原理图没反应，执行过程显示也没出错，不知道怎么回事

我知道了    你需要把EDITOR这个组件退出
brd文件没保存吧 应该是  重新导入编号没变
你保存下文件  不退出组件试试
我一般都是退出组件的

瞧瞧

SWAP什么我都不知道是什么东西
默认就可以了
对网表和板子设置下
就可以回注了

谢谢大哥！果然是没保存，他大爷的~纠结了一下午
谢谢大家！

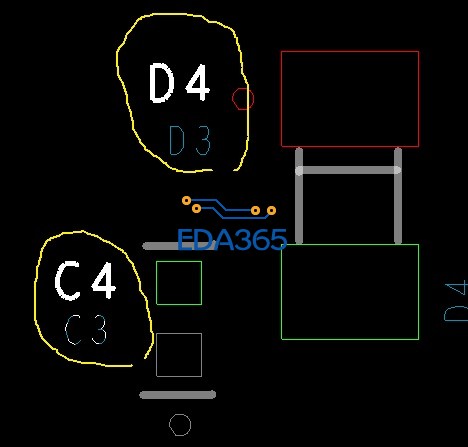

我还想问一下，我重新编号后丝印也要改了，但这样又要重新安排位置，
可不可以重新生成丝印的时候让原来的丝印编号位置和字体大小不变化?怎么设置哦，现在我重新生成丝印时原来的位置等
都变了~

你下次不就知道了
先回注之后再调丝印啊
我不知道有没这个功能
貌似没这个功能
反正我看于博士的视频 他老人家也是手动调的

我的不会变的。16.5版的哈哈哈
