导网表出现的warning求解
录入：edatop.com 点击：
#4 WARNING(ORCAP-36006): Part Name "SZ1SMB58CAT3_SMB-403A-03_SZ1SMB58CAT3" is renamed to "SZ1SMB58CAT3_SMB-403A-03_SZ1SMB".
#5 WARNING(ORCAP-36006): Part Name "PTC_PRG21AR420MS1RA_PRG21AR420MS1RA" is renamed to "PTC_PRG21AR420MS1RA_PRG21AR420M".
请教这个是啥意思?哪里重名了，搞了半天没搞明白，谢谢！
#5 WARNING(ORCAP-36006): Part Name "PTC_PRG21AR420MS1RA_PRG21AR420MS1RA" is renamed to "PTC_PRG21AR420MS1RA_PRG21AR420M".
请教这个是啥意思?哪里重名了，搞了半天没搞明白，谢谢！
这个是Part Name文件名太长了，没关系的。
应该不是，原理图封装名为SZ1SMB58CAT3，PCB板封装为SMB-403A-03，导网表出现SZ1SMB58CAT3_SMB-403A-03_SZ1SMB58CAT3这个！
没人来解决，在等待方法！
一般情况下警告可以不用管。

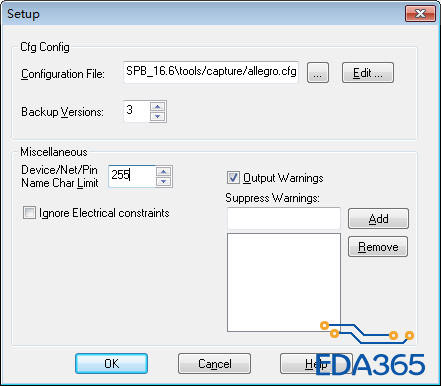

这个是device的名字太长了。 把Device/Net/Pin name char limit值改为255，就不会有这个警告了。
