求解，负片问题
录入：edatop.com 点击：

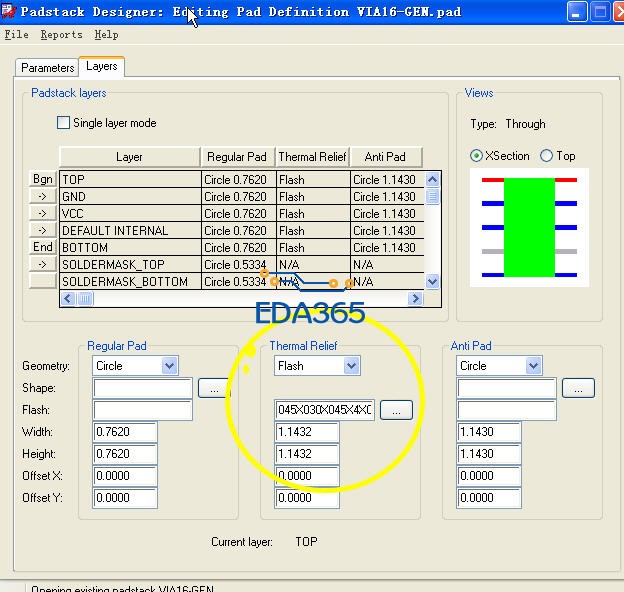

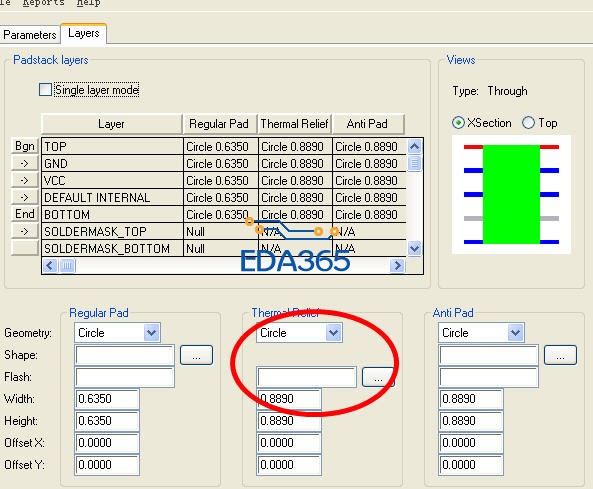

接到客户设计的PCB，内层为负片，转274X格式文件，内层连接正确。转odb++格式发生错误，内层的地和电源全部开路，该VIA设置如下图，不带flash。另一款负片设计的PCB转odb++文件，内层连接正确，VIA如下图，带flash,不知道是否跟此有关。
出负片thremal必须用flash，不然就是开路。如果flash做的比钻孔还要小，这样做出来是全连接。
现在做出来的就是开路。单是274X格式的文件就 是正常的。 不知道什么原因。
