sos,Gerber 负片层问题

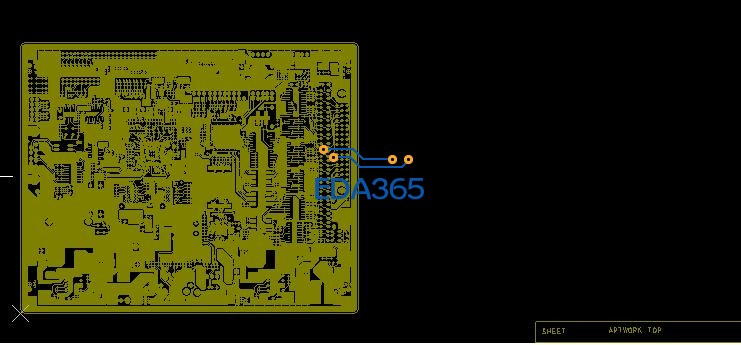

top 层 没有问题

负片层gnd03 出问题了

Artwork control form/film control  在对应gnd右边的shape bounding box 填100

这个没有问题的，你是导入到cam350的对吧，在其界面按N，就可以正常看了

用了“N”，这个命令是设置背景色的吧

谢谢美女的回答，按你的建议还是不行，也试过 框选vector based pad behavior.不能解决。

你是说哪里出问题了?

这有问题么?负片 正常吧

这张图跟上面的第二张图都是 gnd03层 负片出的gerber。还是很有差别的吧。这个图片没有问题，上面第二张图怪怪的

gnd03负片，

我觉得三楼解答的正确，负片和正片的相反，黑色的说明都是铜皮，你看到的恰恰是没有的。在cam350中按下n，可以切换成正片的效果。

是的，晚上重新试过一下，“N” 有效果

，我在gnd03 负片层分割了平面，Gnd,和EGND两个网络，第二张图片 没有看到分割 的’痕迹‘

看你是用274d或274x出的gerber，若用274d，是否有在gerber负片gnd层中添加antietch。如果274
x就不存在这个问题了。

是N键的，你多试试，呵呵
