这个BGA用allegro如何设计
录入：edatop.com 点击：
BGA的资料见下面网站：（不能传附件，见谅）
http://www.ti.com.cn/cn/lit/ds/sprs586d/sprs586d.pdf
要使用的BGA尺寸见P283,即0.65mm pitch的BGA。
这个BGA需要使用几层板?PAD设计与VIA设计如何，像这样的器件，有没有建议layout说明?
http://www.ti.com.cn/cn/lit/ds/sprs586d/sprs586d.pdf
要使用的BGA尺寸见P283,即0.65mm pitch的BGA。
这个BGA需要使用几层板?PAD设计与VIA设计如何，像这样的器件，有没有建议layout说明?
主要是一些NC的PAD要如何设计?采用孤立PAD还是像其它有功能的PAD一样引线出来?
引线的宽度如何，能否大于等于PAD的直径?
一般这种小Pitch的BGA。

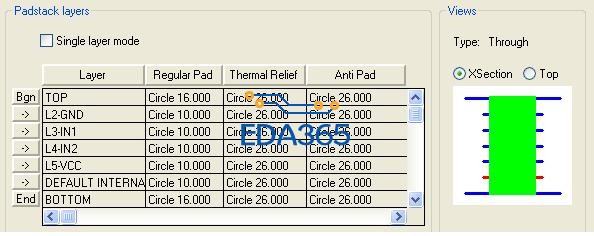

对Via有要求。VIA要用表层大焊盘，内层小焊盘的Via。截图为VIA的参数。这种BGA用这个VIA，内层比较好出线。
正常VIA内层基本没法出线。
GND与Power的出线一般在10Mil左右最好。尽量让BGA焊点散热不要太快。太快容易虚焊。
NC的PAD有空间的情况下，请用5mil的线引出或5mil线引出后打VIA。
谢谢。
