PCI总线与PCI9054布线需要注意什么?

录入:edatop.com     点击:
请教一下各位:
        最近在画一个测试卡,要用到PCI9054桥接芯片与PCI总线连接:



请问再布线时需要注意什么?
我看了一些PCI总线的资料,感觉很乱没有头绪,有哪位大哥能说一下布这种线的规则和要注意的地方吗,或者哪里有这方面的资料?
谢谢了。

ac 耦合电容要放在TX端,tx走线最多不超过四个过孔对,RX差分走线最多不超过两个过空对 容差为5mil。记得做阻抗匹配100 ohm

加我吧 170762386

路过哦

9054?为啥不用9056

求原理图啊。

这个有相关板卡,参考下吗

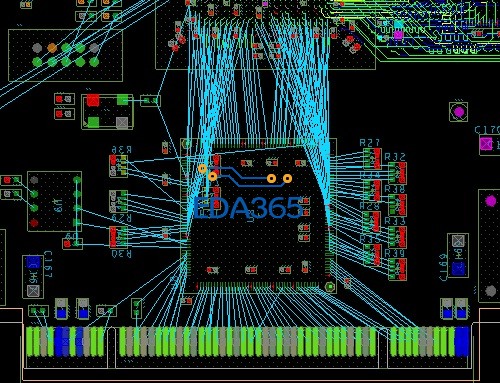

Cadence Allegro 培训套装,视频教学,直观易学
