为什么在pcb design中设置封装的时候，其纸张最多只能设置成6和9呢？
录入：edatop.com 点击：

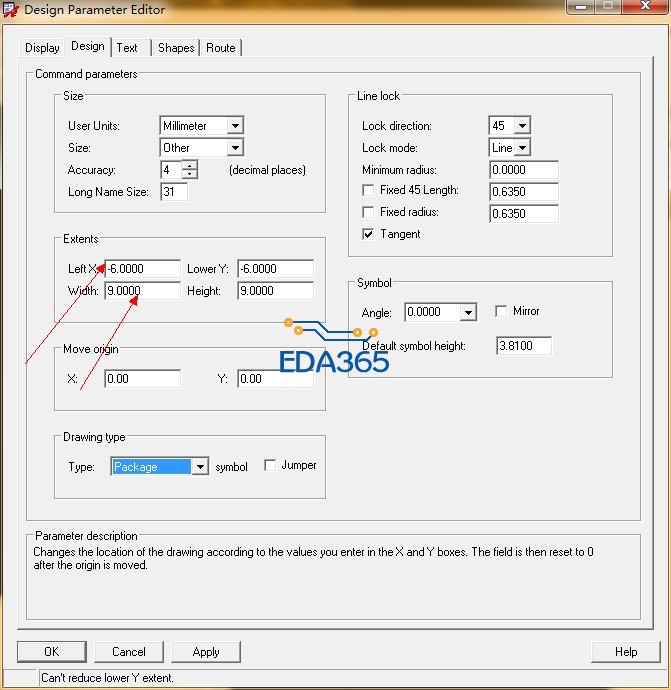

为什么在pcb design中设置封装的时候，其纸张最多只能设置成6和9呢?于博士教程里面左下角绝对坐标是可以设置成（-3，-3）的啊，而且大小中width和length最小也只能设置成9mm，求解释啊····
我知道了，一次不能设置那么小，第二次就可以了，嘿嘿····
这个问题论坛中提到好几次了 你搜搜看
嗯，谢谢···谢谢···
