如何在orcad中给某些引脚增加属性，使得在allegro中显示不同的颜色？

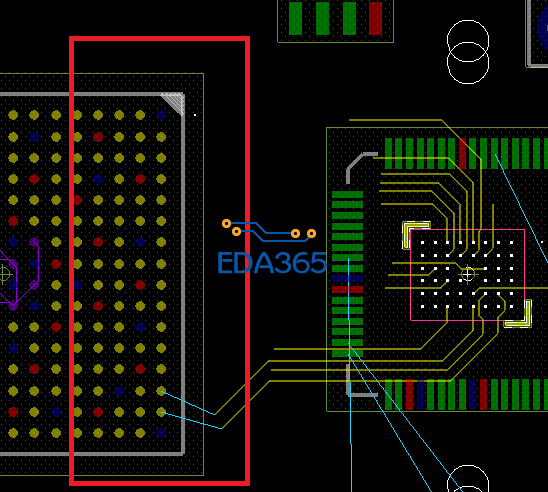

大家好 我在做一块板子 左边是FPGA  它的某些引脚能作为时钟输入引脚 现在我想知道怎么在Orcad原理图中 把这些能够作为时钟输入用的引脚赋一种属性 然后生成网表导入到allegro中 然后对具有这种属性的引脚 赋上某种颜色 这样在画板的时候 我就可以清楚的区分出 哪些是时钟引脚 从而优化布线

不用整得这么复杂。在allegro中直接把时钟脚highlight或者assign color就可以了。

是可以的 但是 假如有20几个引脚都可以当作时钟输入来用 那不是要对着原理图做20几次 这样比较麻烦

呵呵，孤陋寡闻了，没见过哪款FPGA有这么多时钟脚。但即使按照小编的说法在原理图中添加属性，也一样要逐个来操作，没见得就很方便。
我再提一个标准做法吧，就是在做封装时，将FPGA的各个区划分好，相应的引脚做好标志，这样就一劳永逸了。

而且利用OrCAD与Allegro的交互操作，要highlight几十个引脚，也是简单得很

靠  难道不晓得可以交互啊，原理图选择就可以高亮了撒

高亮只能用于已经连接到网络上的引脚 并不能做到把没有连接的网络上的线高亮 我现在的情况是 有一组可选的引脚 全部没有连接 但是我要在allegro中把这组IO高亮出来

这个的前提是这些IO已经被连接到了网络 对于没有连接到网络的线 没法用交互高亮

谢谢 正常的200多脚的FPGA就可能有20几个可以接全局时钟的IO了 因为复杂的设计 并不是单一时钟工作 可能需要接多个外部的输入时钟

瞎说  你在allegro选高亮或标记颜色  find里面只要选中PIN   然后原理图里面点击你要的引脚就OK  不管你连接没连接  不行我头割下来给你

我试了下 没连接的引脚不行的

   好吧 我也试了  能行的 你什么版本哦

16.6的 只要你确定行 那么肯定是能做的到 一定是哪边有问题 我再查查 谢谢

哈哈  别激动啊

你说的是对的 今天我在原理图上其它的芯片引脚上试了下 可以的 我又在之前那个BGA的芯片上试了 还是不行 我发现原理图上有的引脚行 有的不行的 在ORCAD中会有警告 不知道是什么原因导致的
