24层的叠层这样设可以么

不想翘曲的话就在相应的信号层铺大量的铜皮

铺了大量的铜皮后， 上下的厚度不对称会出现翘曲吗

能透露下 什么板子要设24层层叠
让小的们长长见识

不是说过了嘛，对称着看嘛，比如说你第三层是信号层，倒数第三层是地层，那为了对称不翘曲，你就要在第三层铺和倒数第三层差不多的铜皮

叠层应该上下对称，24层除去Top、Bottom共有7个信号层、15个平面层。
建议改为8个信号层、14个平面层，或6个信号层、16个平面层：
Top
L02_G1
L03_P1
L04_S1
L05_G2
L06_S2
L07_P2
L08_S3
L09_G3
L10_P3
L11_G4
L12_P4
L13_G5
L14_P5
L15_G6
L16_P6
L17_S4
L18_G7
L19_S5
L20_P7
L21_S6
L22_G8
L23_P8
Bottom
供参考。

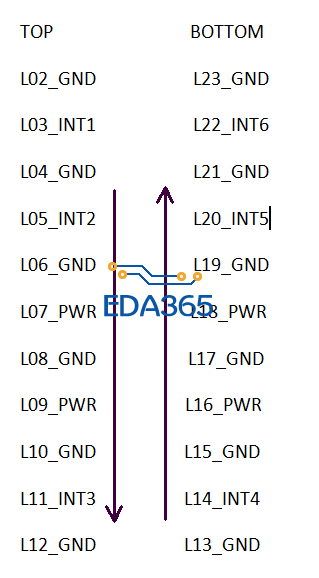

L03跟L04紧耦合，关键信号不能跨电源切割。下面这种叠层可以吗，完全对称，但是L12 L13两个地层分布一起感觉有些浪费

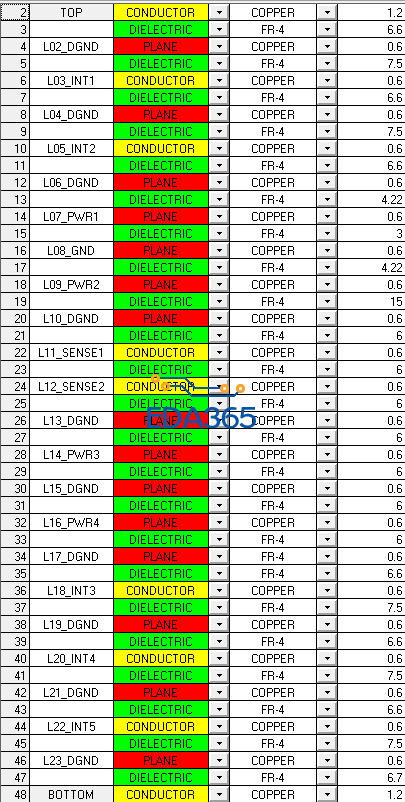

叠层

哦，卖嘎噔！

我也想知道是啥板子。目前还没设计过那么多层的。好期待！

呵，我最多也八层呀，最近积极上进中。希望有机会能自己接点活，，，嘎嘎嘎

可以把其中一个GND换成PWR。

不想翘曲的话就在相应的信号层铺大量的铜皮

是芯片测试板吗?

太奢侈了！
