pcb editor中遇到问问题咯····哎···

录入:edatop.com     点击:

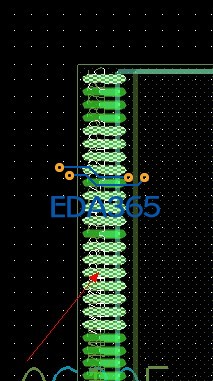

那个高亮显示的引脚代表什么啊?如下图····


16.5以上版本?
在color中选择显示图形就可以改变

dehighlight  all  一下看看什么情况

是不是你在原理图中点击了这个引脚,然后关联后高亮的~~

还是不行,哎···

好像论坛里有相关帖子吧!以前貌似遇到过来自: Android客户端

我也碰到过这种情况,有几个引脚就是处于高亮的状态,delight都不行,现在还不明白是怎么回事

嗯,嗯···

你find中只勾选PIN,再左键点那些高亮的PIN,试试!

应该是设置了什么属性吧
选中高亮的pin看一下属性 是不是添加了什么属性

嗯,好,我试试

里面有好多属性,我不知道可不可以删

那就得问问相关的设计人员了,我们局外人也不知道设计人员添加这些属性的用意

高亮net然后再dehight试试

那些会不会是nullnet   如果是,选择dehight     find by name 里面选择net  空白处输入dummy  回车即可
