用orcad建立 分割元件后出 netlist报错的解决办法。
录入：edatop.com 点击：

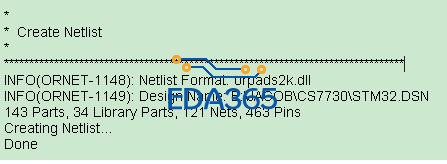

orcad原理图 创建 网络表时出现 错误：
开始以为自己创建 分割元件有问题，于是重新建立 分割元件。但是出 网络表 错误依旧。百度了一下，有网友发帖提出相同的问题，可惜没有解决问题的 回帖。碰巧中我试出来了。再此跟大家分享一下。

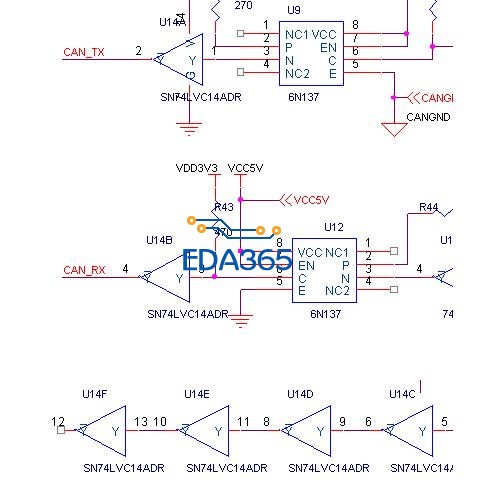

看图 ，图中U14 有6个部分。我们在建立u14A 时，分配好 PIN7，PIN14为管脚编号和电源属性，PIN visible 前面的小框不用 勾选。其他几个部分不需再分配电源管脚编号。 这样库建好后。我们调用时，u14A～F默认 是不显示电源管脚的。我们将 u14A设置 电源管脚显示 并连上 power和gnd，u14B～F不用理会。
设置好了，出netlist时，就不会再出现 前面那个错误了，
开始以为自己创建 分割元件有问题，于是重新建立 分割元件。但是出 网络表 错误依旧。百度了一下，有网友发帖提出相同的问题，可惜没有解决问题的 回帖。碰巧中我试出来了。再此跟大家分享一下。
看图 ，图中U14 有6个部分。我们在建立u14A 时，分配好 PIN7，PIN14为管脚编号和电源属性，PIN visible 前面的小框不用 勾选。其他几个部分不需再分配电源管脚编号。 这样库建好后。我们调用时，u14A～F默认 是不显示电源管脚的。我们将 u14A设置 电源管脚显示 并连上 power和gnd，u14B～F不用理会。
设置好了，出netlist时，就不会再出现 前面那个错误了，
l看了这个我想问一下 管脚的属性为何要设置成电源属性的呢 全部用passive属性不就不会有这问题了 ?
