有上拉电阻的等长可以这样设置吗，麻烦大家看看
录入：edatop.com 点击：

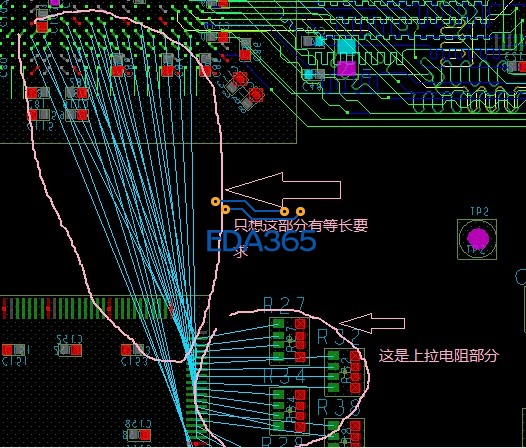

这是PCI9054的一组数据线 LA_2 ~LA_31，每个都有上拉电阻，我想要的是设置等长部分不包括连接上拉电阻的长度。
请问大家应该怎么设置，需要用到拓扑吗?我是在CM中选中LA_2的sigxplorer，在里面的Rel pro delay中设置一对pinpair，再把这种结构赋予LA的其他线，这样做正确吗，或者有什么正规的办法?
另外，这种有上拉电阻的等长设置，上拉电阻的那部分连线会影响信号质量吗，上拉电阻应该怎么布置?
谢谢大家
可以的，对那组线建立一个Mgrp，然后然后设置MGRP的规则就可以了
上拉电阻属于一般性的电路 是属于接上既可的信号
无特殊要求 走线平顺即可
没必要按照你这么说的 还设置约束 搞的这么麻烦
可以呀，
先要设置好模型，在规则管理器再设等长规则就可以咧
你的做法 是正确的，上拉的部分不需要绕等长。
用PIN-pair 再设Mgrp，就OK了
