allegro Via 问题

录入:edatop.com     点击:

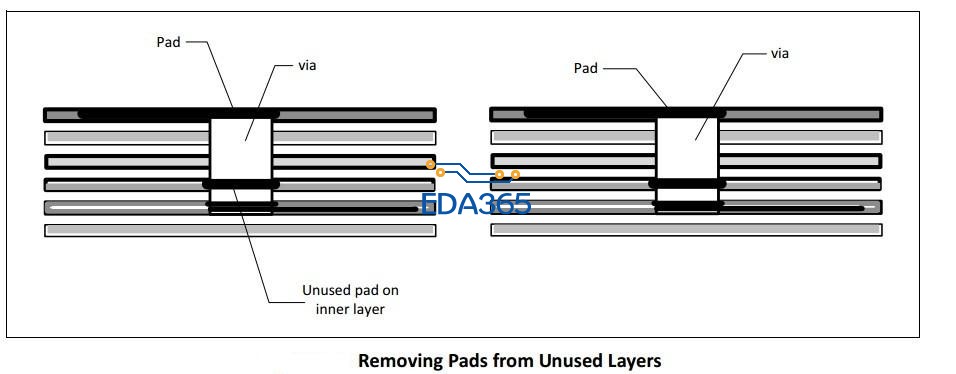

如上图,Layout Guide 要求删除Via在没有连接层的焊盘,大虾些请问如何解决?

在 AD 中 很容易实现, 在 ALLEGRO 中貌似很难,本人愚昧。

制作一个没有内层的pad附有警告,在添加BB via 的时候我使用制作的pad时,就通不过了,出现error!

出GERBER时设置一下,自动清除。相当简单。

也可以设计 时使用无盘的。

类似机械孔 ?与机械孔区别,带孔化?

原来啥孔就啥孔,不用的焊盘去掉吧了。和你图示要求一个样。

出Gerber 把这 勾上


Thanks!
