BGA封装求解,0.65mm 球距的BGA怎么做封装

录入:edatop.com     点击:
我最近画了一块板子, 上面用到了0.65mm球距的BGA,板子画好了,问了几个厂家都不能加工,原因是因为我的扇出孔的外径太小,只有14mil ,而厂家的要求是16mil。

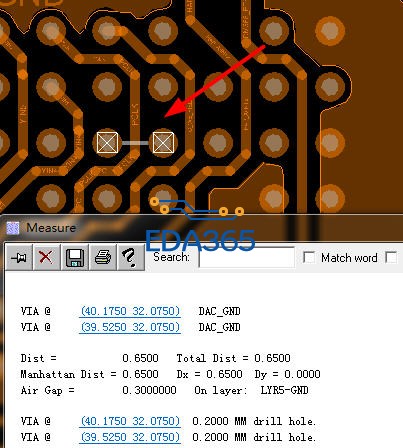

我抓了局部图供大家分析,上面的图是顶层图片,BGA 的球焊盘,我设计为 14mil直径。 扇出过孔VIA 的孔径是8mil,外径是14mil。
但厂家无法加工,建议我加大过孔的外径到16mil。

但这样,我就无法在中间层走线了。
0.65mm的球距换成mil 就是25.6mil ,这个是球到球的中心距,扇出后的过孔间距也是这个宽度。
如果过孔的外径做成16mil,那么过孔的外径直径的间距只剩下 9mil 左右,一般公司的加工线宽是 4mil ,则两边生下的宽度为5.4mil ,每边的间距 2.7mil 。
如此一来,就无法满足厂家要求的 最小线宽4mil ,最小间距4mil 的要求了。



请大家支招,我该如何设计这个BGA的扇出,才能满足工厂的加工?

0.65还好吧,这个芯片没有留打孔位置么?可以参考原厂的出线规划

小编如果一定要用这个0.65mm球距的BGA,就要用盲埋孔了,这样制版费用很高的,现在via通孔的最小内径8mil,最小外径16mil。

0.65间距的BGA,最好把线引到外面来打过孔;焊盘中间要打过孔,只能打激光孔了吧。

楼上的兄弟:
我是扇出后打孔的,没有在焊盘上打孔!

我是说两个焊盘之间的间距才0.65mm,这么小的间距只能放激光孔,一般 的通孔是放不下的。不做激光孔就只能走线到别的地方打孔,2个焊盘之间的空间是不能打孔的,Are you understand?

如果芯片没有留打孔位置的话,只能做激光孔了。

再问一下,PCB 的球焊盘可以做到多小?
目前我在这个颗 0.65mm 球距的BGA上设计的焊盘直径是差不多是14mil,工厂说直径12mil就可以了,但我不知这么小焊接会不会有问题呢?

性能,量产良品率,成本。还是过孔优先把,激光孔吧。我们公司以前出过类似的情况,,把线压缩到3mil多,貌似是3.4mil吧,最后出的板子5个就有2个不通,后来没法打激光孔,走线最小5mil,这次什么问题都没了。

问问PCB厂家和焊接厂家,看看能不能把过孔弄在焊盘上面,不知道这样会对生产有影响不,这样有可能可以

可以把孔做到焊盘上,这样叫盘中孔。
盘中孔需要做树脂塞孔处理。 更贵。

按照IPC的推荐,一般BGA的pin,按直径的80%做焊盘就可以了。

8mil孔径 16mil regular-pad    antipad 21   内层采用销盘处理   内层BGA处 3.5mil 线宽  走线到过孔7mil

我做过这种 DM368 不用盲孔 不用盘中孔 8/14的孔 可以加工  只是你找的那个板厂有点差 可以口我  170762386
