关于ALLEGRO出GERBER的精度设置问题？
录入：edatop.com 点击：
出GERBERE时format设置多少才合适?书上写的是3.5.但我设成3.5后也会报错,后来我设成5.5就不报错了,但又出现孔偏位的问题,上来问问大家是怎么设的,我用的是16.3.谢谢！
同问?
有回答的吗?

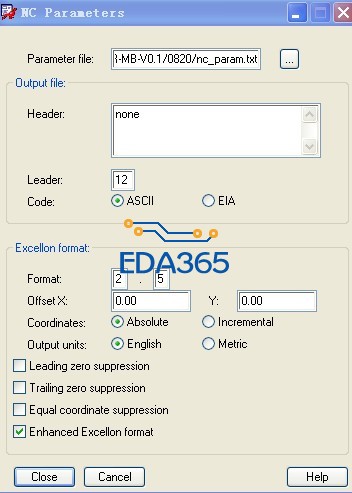

精度有两个，钻孔和非钻孔底片：精度分别为2.5和5.5
楼上的正解！
Format 这栏的滤精度啊?
是不是 “毫米” 和 “MIL” 要求填写的精度不一样啊?
我平时用的是2,4
选择“毫米” 和 “MIL” 都填一样的吗?

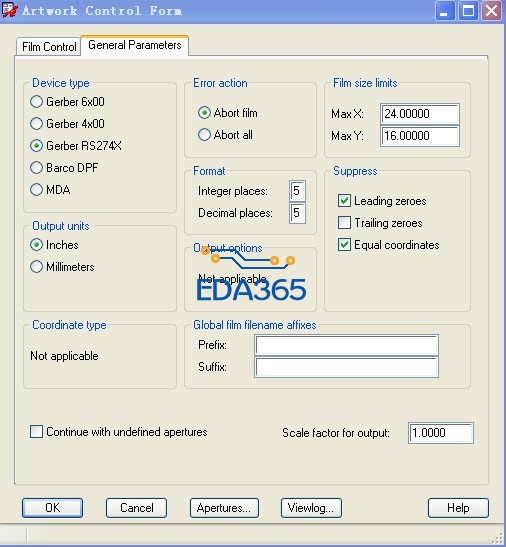

我这用MIL单位的，mm的没有用过，不过现在mm单位小数点都达到4位，看图片吧。
RS274X模式，精度integer设为2,Decimal设为4，其他设置默认不做更改
用5.5的话做出来孔是偏位。

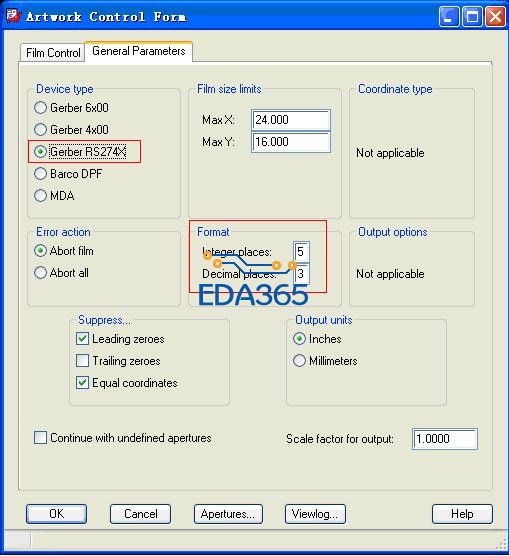

关于这个问题之前也问过，大家可以看看我之前的提问，反正5.5是不行的，我现在是2.3
下面连接是我之前的提问。
ALLEGRO出的GERBER的问题。求解?
http://www.eda365.com/forum.php? ... &fromuid=149831
