allegro新手求助制作封装

录入：edatop.com 点击：

本人新手，刚刚开始学习allegro的pcb工具，在制作一个144的bga封装时出现了问题，求版友帮忙看看：

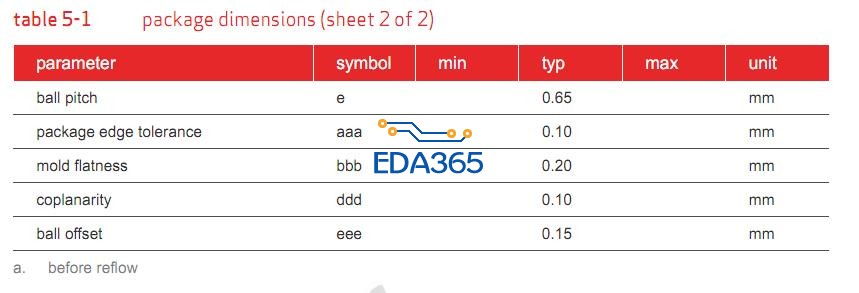

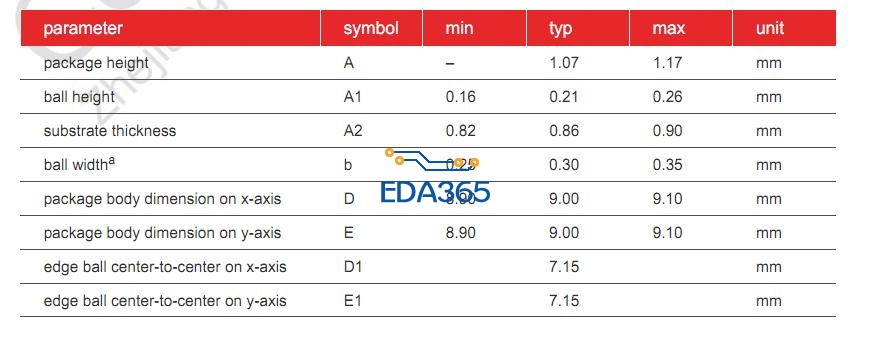

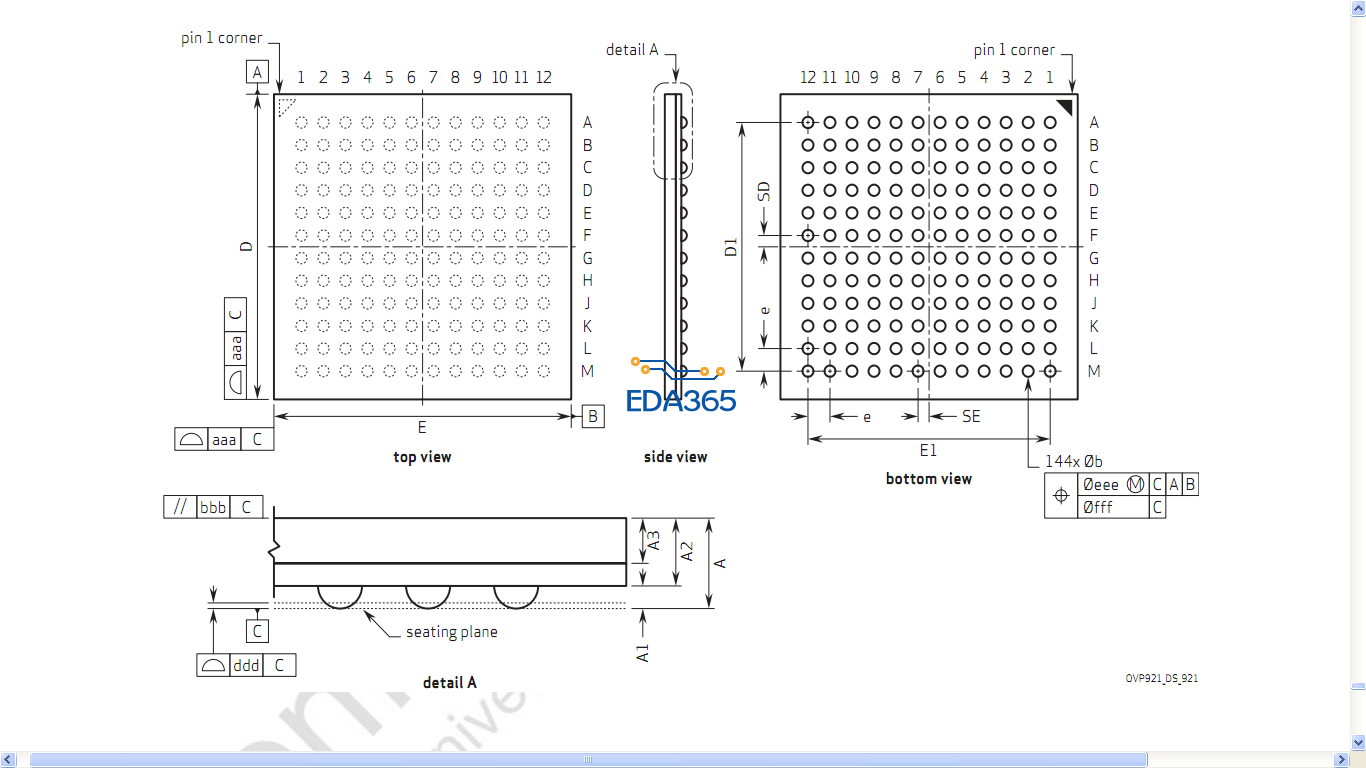

下面是封装的尺寸图：

我画焊盘的时候就用了circle 0.24mm（0.3mm的80%），soldermask是0.34mm。

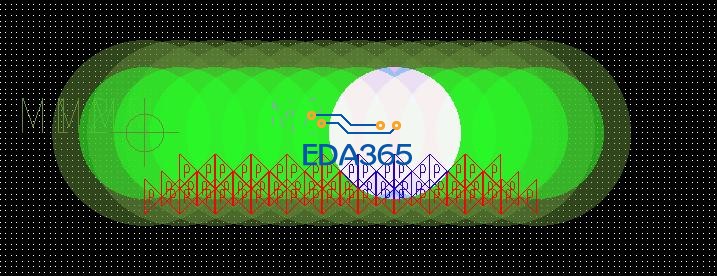

制作封装的时候，选择焊盘之后，x方向间距选择了0.65mm，结果出来焊盘都重叠到了一起，求问是怎么回事?

应该是不会出现这种情况的，是不是单位不对。

这种BGA封装用自动生成吧。比较快。也不容易出错。如果一定要自己做。你测量下焊盘间距。

额，检查了一下焊盘，尺寸单位是centimeter。
谢谢！
我鄙视我自己。

自动生成怎么选择横竖的焊盘数量呢

前几天我也提了这种蠢问题、怎么计算封装的坐标~
