PPAK-1212-8的封装问题

录入:edatop.com     点击:
各位,我在画VISHAY的PPAK-1212-8封装时出现如图的DRC问题,不知道怎么解决,请大家不吝赐教

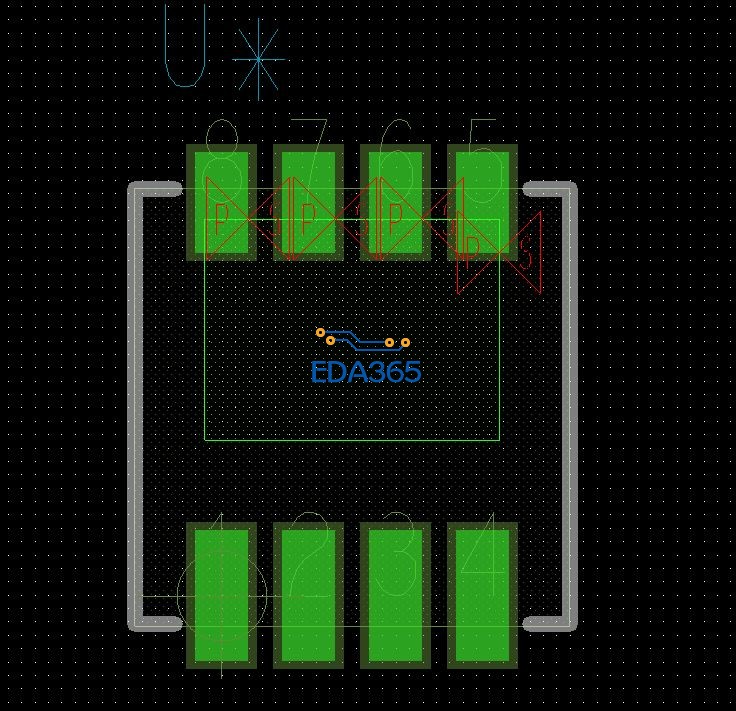

出现DRC错误

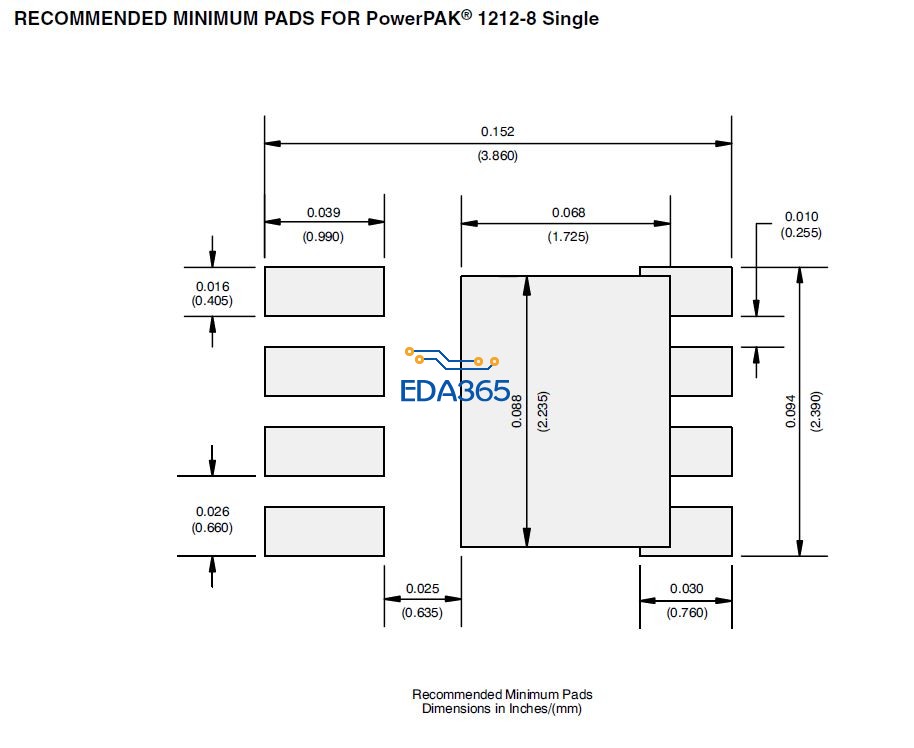

再附上封装的尺寸图


封装里面默认只要不是一个PIN或者shape 就不是一个NET ,你这个就是PIN和shape短路了,解决方法:
1,无视,将来这5块连接到一个net上,PCB自然就不会报错了
2,把这四个脚和中间这个大铜皮做成一个异形焊盘,然后放进来就OK了
看个人爱好了

在做封装时在DRC Model关闭相应DRC

最好是做一个异形焊盘。这样可以在前端就消除了根源。后面的添加同一NET名,只不过是临时抱佛脚而已。

个人建议最好设计一个异形焊盘比较好。

非常感谢各位,异型焊盘OK。
