PADS文件转成Allegro文件遇到的问题，求解答~~

我的是布局布线都有的PCB板，导入到ALLEGRO，器件没有编号，但是器件焊盘上有网络标号。

小编再试试呢。

4， Allegro软件设置：设定Config路径下的material/devpath；Design路径下的pad/psm的路径；将这四个路径设 ...

5， 新增环境变量allegro_long_package_name = true，如下图所示：（若不设定此变量就会因为零件命名太长， ...

1，Allegro软件设置：设定Config路径下的material/devpath；Design路径下的pad/psm的路径；将这四个路径设定为Pads文件所在目录（若此路径未设置，导出的Allegro文件里的零件REF以及NET会丢失）
2，5，        新增环境变量allegro_long_package_name = true，如下图所示：（若不设定此变量就会因为零件命名太长，而导不进来）

上面上图文字没有显示全，这里补上。小编试试。

我的版本分别是：PADS2007和Cadence15.7；
pads2007的pcb文件是protel导入进去的，没有问题，该有的都有；
然后将pads2007的pcb文件存为acc格式（按网上的资料弄的），然后导入到allegro，布局布线网标都没有问题，就是丝印层和机械层没有；
按照你的方法做了，将4个路径设定为pads2007的pcb文件路径（其他文件acc和brd也在该路径下），导入也不可以。但是该路径了的确有各种器件的TXT文档。

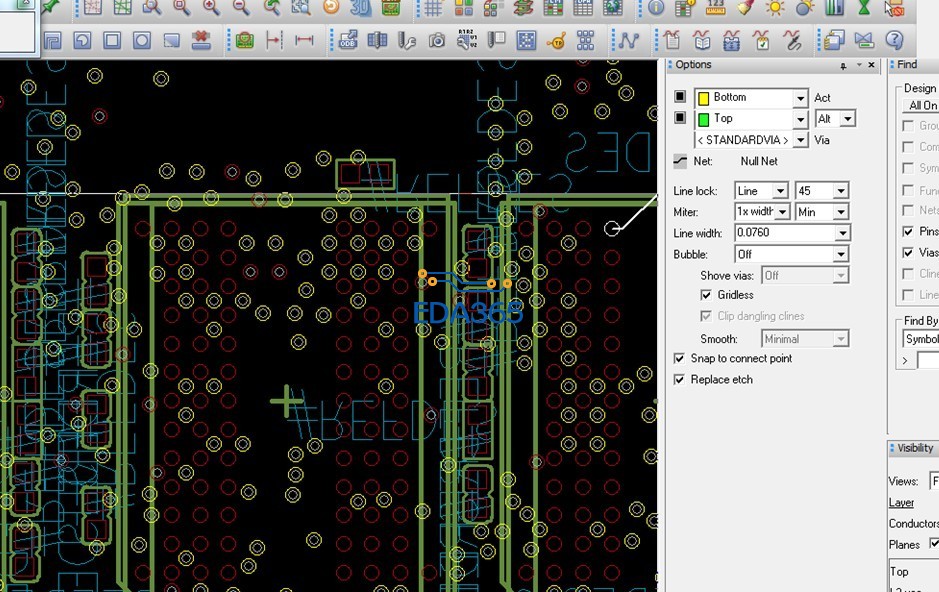

导入到allegro的文件

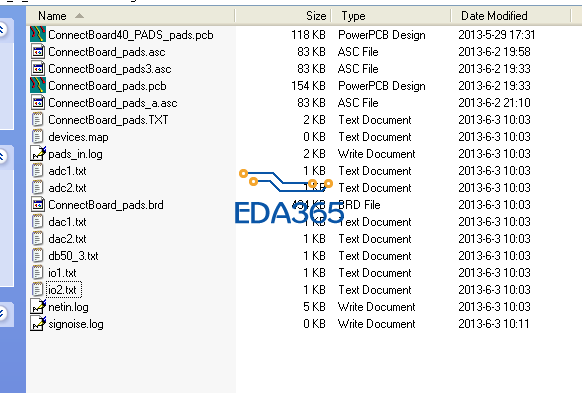

加载路径下的文档

我知道你的问题要如何解决

我知道如何解决你的问题

请高人指点迷津，谢谢！

那我就不知道了，我导入进来的silk是有的，没有丢。

我是直接pads转成asc导入allegro的，是全的。可能是你先是从protel转成pads，再从pads转成allegro，转的比较多会丢东西，就像是有的太高的版本转太低的版本有时候走线什么的会丢一样的道理吧。你可以搞一个pads的模板，直接转allegro试试，若是成功了，可能就是转的次数太多，所以丢了。

最近一直摸索protel转cadence的方法，感觉所有的问题都是版本的原因；
AD 10的原理图，存为DSN格式，cadence 15.7以上的版本（16.3和16.5）打不开，15.7的我测试可以打开；
AD6.9的原理图，貌似cadence 15.7以上的版本（16.3和16.5）打得开（不过没有试）
AD10的PCB按照网上的方法（百度文库里），一步一步的操作，都没有出现没问题，等到将布线和布局都导入到ALLEGRO，发现线根本没有连接到焊盘上。
网上有视频说PADS可以转入ALLEGRO，方法也很方便，将PADS2007的asc，导入到cadence15.7，打开没有丝印层，后来导入到cadence16.5里就丝印层了。
然后将AD10的PCB，存为99se格式，发现PowerPCB5.0以下的打不开，只能再安装PADS2007，这样费了半天劲，终于把原理图和PCB导入到Cadence里了。

AD10的PCB按照网上的方法（百度文库里），刚刚搜索了半天。未果。

Writing database.
Closing database.
ERROR: Error while closing the Allegro database.
Finished with errors！
Finished reading input file with no errors.

我转的时候遇到了这个报错，不知道是什么原因。我把器件单独转就没有问题。ＰＡＤＳ　转ＡＬＬＥＧＲＯ155
