出Drill图有问题
录入：edatop.com 点击：

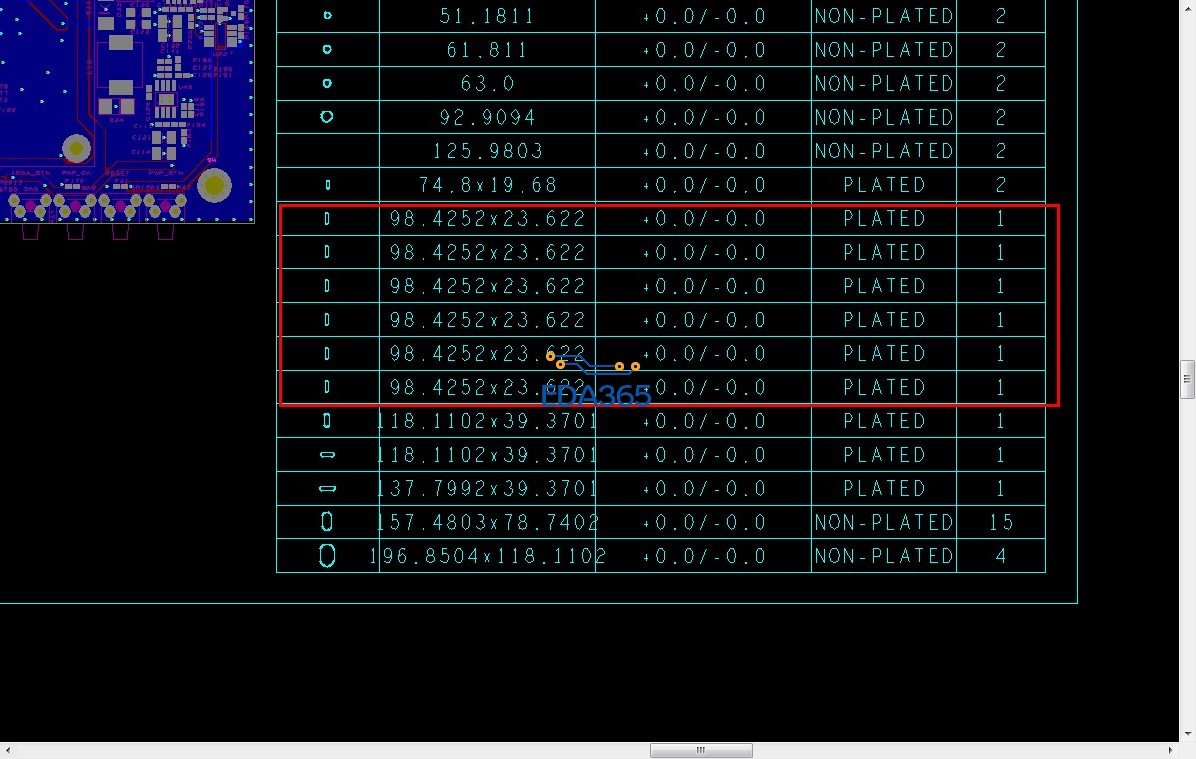

明明六个槽孔都是一样的，却出现如下图的列出方式
谁遇到过这种问题
谁遇到过这种问题

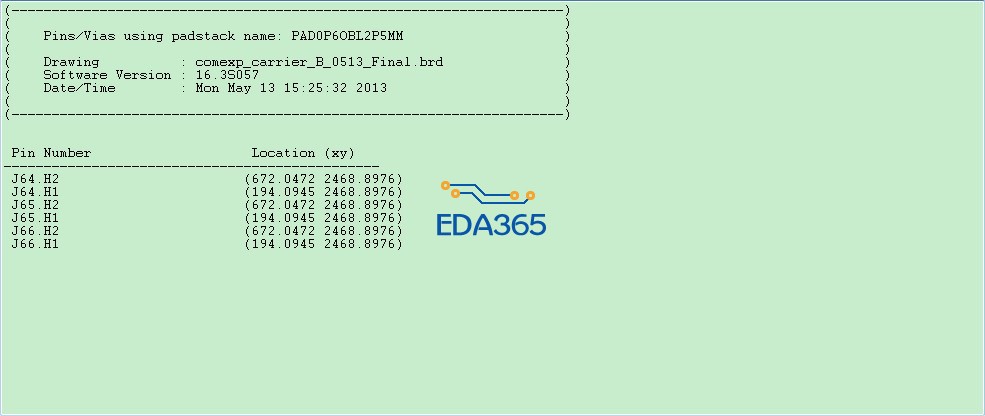

他们的封装时一样的
你要在出drill前先把相同的尺寸合并
什么意思?如何操作?
我别的相同尺寸的Drill都没有问题，就这一种有问题。
不知道神马原因。
Manufacture--NC--Drill Customization--窗口左下面有个选项Merge，你试试，你不上文件很难判断。
这里边的Drill设置一直就是merge过的，是在一起的，我又点了一遍Merger，点了一下auto generalte symbols，发现这六个都是OB，一个个淘气的在那里耍，真气人~~~
你查看一下你这6个槽的方向rotation是否一样，要解决问题最好上文件，谢谢。
谢谢你的耐心解答，我找到原因了，应该是我小数点后精度设置不正确照成的，原来的精度是4位，我改成两位重新调了一遍钻孔图就正常了。
