器件旋转角度问题
录入：edatop.com 点击：
器件旋转45角度后放置出现DRC错误。
错误是p-p
是啥原因?
错误是p-p
是啥原因?

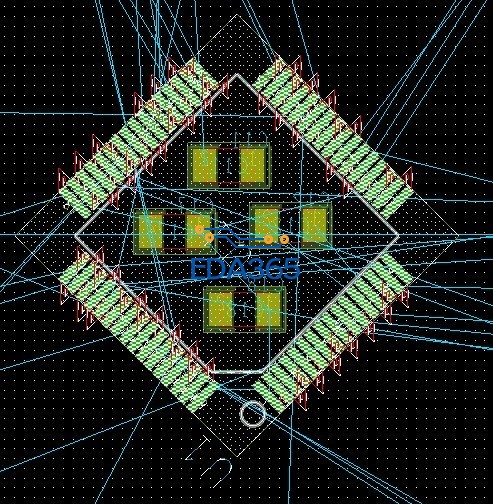

截图看看
90度旋转放置没有DRC问题
上传的图片
图

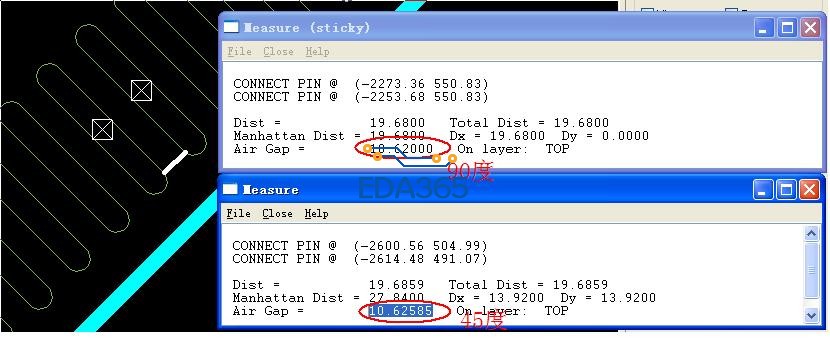

我实验了一下，90度与45度的时候，有细微的数值差别。
你看一下你的pin TO pin的设定是不是在这个误差的临近值上。
把Pin TO pin 的设定改小就好了。
要看一下drc的訊息它顯示應該是pin to pin
你檢查一下你的設定是不是不可小於10.625
是不是，公英转换问题
我使用的是公制
我以前也遇到这个问题，把P-P问距调到安全距离，便可以解决上述问题，
