我用pcb xl做了一个内径60 mil外径75的flash焊盘，导入pad designer的thermal里尺寸自己变成了76*76 内径变成55 ，thermal里尺寸自己变成了68*68，这是为什么
另外drill symbol的设定图形是不是会影响钻孔文件过孔的图形，如果是贴片焊盘是不是可以不去设定
没人回答么
最好截图说下

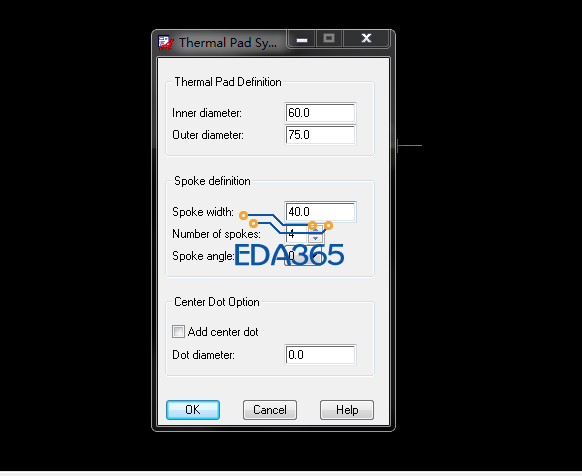

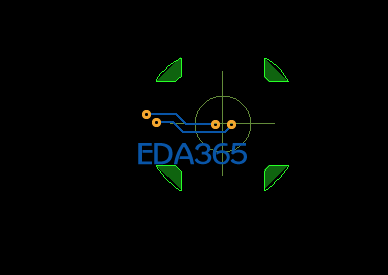

随便做了一个，设定是60 75，最后居然是63求解
开口太大了。20mil好啦
你测一下，实际的花焊盘的实际，左右或上下的距离，应该就是63.

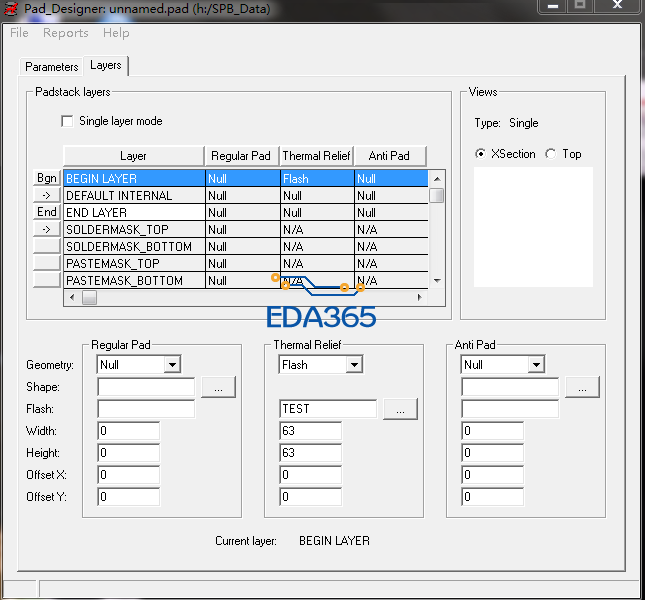

那不应该啊，我有规定好内径60和外径75，最后尺寸是63，那这尺寸算什么尺寸
75只是外直径的数据。真正有铜皮数据的大小应该只有63.5的大小。
与外径75的铜皮相比，使用效果有影响么 anti pad可以设置小点么，比如73，小于外径75，但大于实际铜皮63
最上边还有一个问题怎么没人回答
