妈呀、这块板的电流真够大的!

录入:edatop.com     点击:
以前做过最大的电流也就6、7安那么大、这个电流居然要达到24安、天啊···

1


backplane是吧?

会不会板子存在问题啊?

这个还叫大啊,我现在都是用多项电源供电,50A啊

之前做的板子电流都比较小,这次大了以往的四倍自然觉得大了···在小公司做就是累···板子空间都够有限的,空间小,元器件密集,每次做完客户那边一更新这更新那的,改来改去,真他妈烦···

电流大而已,板子正常得很

做撒用的板子

XMC/PMC规格总线显卡,输入为8xPCIE总线,从XMC接口引入。输出为6路视频信号,3路DVI信号,3路差分XGA信号,从PMC连接器引入。主芯片GPU最多可支持6路独立视频输出,其中4路格式不符合要求,通过转换芯片转换后连接到PMC连接器。还有两路视频通过匹配电路后连接到PMC接插件。

XMC/PMC规格总线显卡,看客户设计要求里面提及的和板子情况估计是一个图像处理系统用的吧、猜的

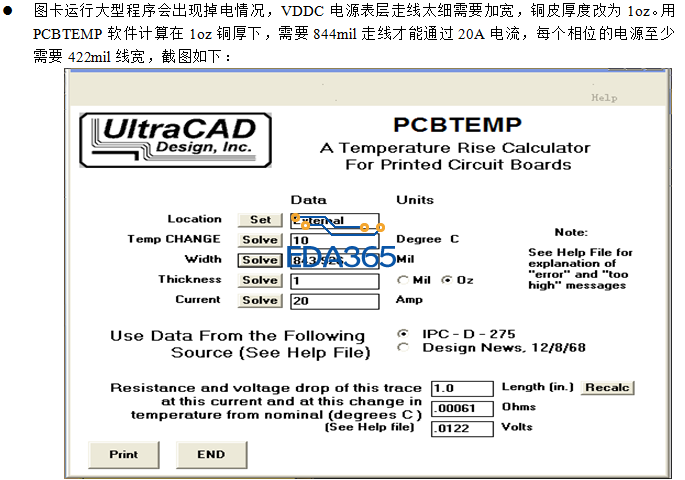

上个版本VDDC这个电流从电感到滤波电容的表层铜箔细了,结果客户反映说图卡运行大型程序会出现掉电情况,妹的,上面的几个电源输入输出都打了二十几个过孔,内层都一大片断了···幸好层面够!

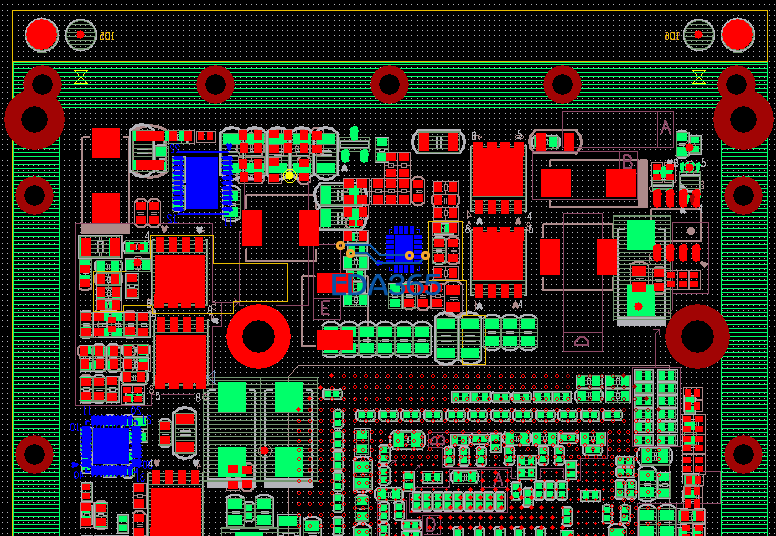

左右两边亮铜区域是要做电镀金吗?布局的满漂亮的
(如果图片上大丝印框区域是BGA,此板就不算backplan)

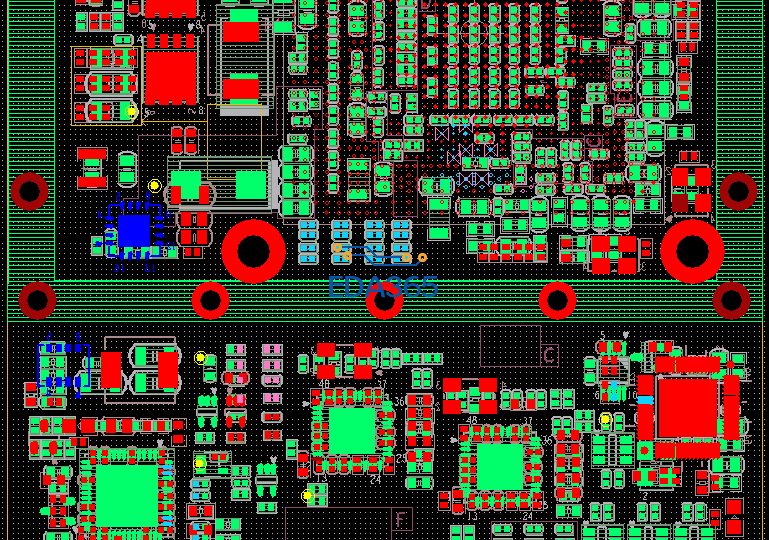

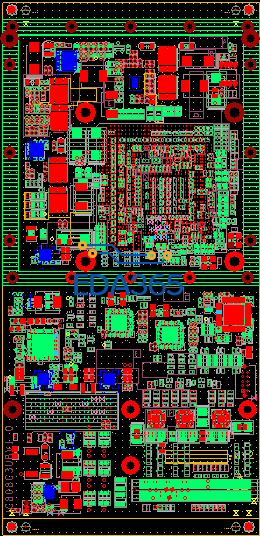

左右两边亮铜区域?你指的是哪。说对了,底层那个大大的玩意就是GPU,周围有四个散热器的安装孔,这四个孔组成正方形,间距43mm。GPU就摆放在散热器的中央位置。那些电源芯片都是正反贴的,而且每一对都要对称放置。这块板真他妈多的要求,所有元器件都要距离屏蔽罩1.5mm, 当然右下角底层那两个晶振空间有限只能做到那样了···这截图只是板子的大概一半,GPU下面还有一半的

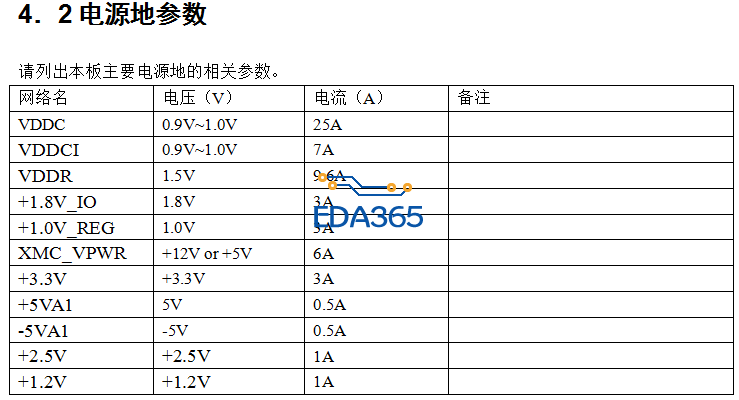

24A。电压多少?这么大电流,板子上用的什么电源芯片?

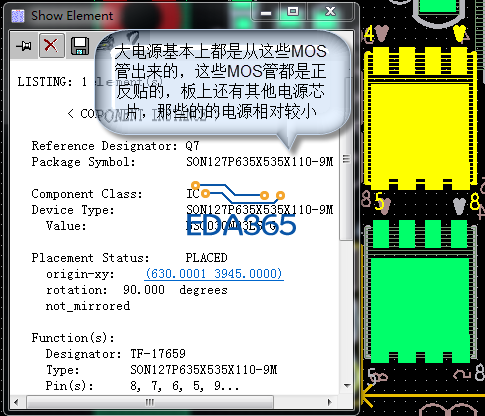

自己看吧···








去看看INTEL i5cpu 的datasheet 1.2V  85W  自己算电流是多大?
