allegro pcb 强连

1.铺块静态铜皮过去甭管它drc
2.放置个磁珠或者o欧姆的电阻，焊盘两端定义成不同的网络也ok

请问二楼大神，布线布不通时加0R的电阻怎么操作?快速的方法?

大神我想知道这个方法，以后备用的 ,比如单面板的

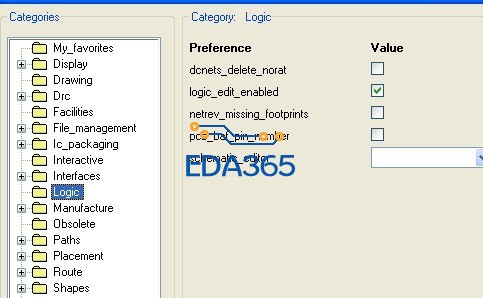

额刚才楼下的问了一下我试了一下才发现误导你了 从库里面调用的出来0欧姆电阻两端的焊盘是不能被定义的，logic----net logic 只能更改板子上已有器件pin的网络：也就是说：1、可以放置个磁珠或者o欧姆的电阻或者铺块静态铜皮过去甭管它drc。2、就是使用logic----net logic 把两边要强联的网络更改成一个。allegro系统是默认锁定此功能的，开关如下图1

1

比如一些测试点，同一网络，不同名字，我要强连。我的logic菜单里边怎么没有net logic 和part logic 选项呢。

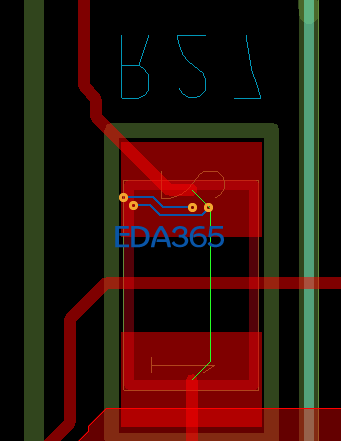

如图中，我把R27的网络二个焊盘改成一样的，这二个焊盘的连线是否是不需要管它?
怎么才能实现跳线的效果?

看看
