钻孔文件被缩小
录入：edatop.com 点击：
各位大侠，我遇到钻孔文件的过孔被缩小了，不知道是怎么回事?

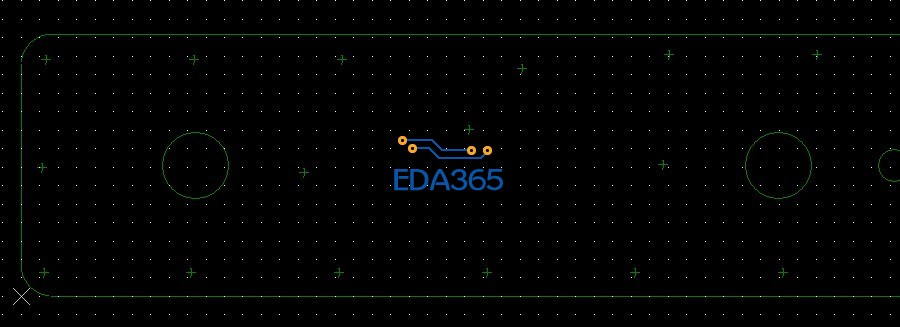

Gabriel_MPLEDBoard_V1-1-2.0_01 就是这个文件的过孔被缩小了。

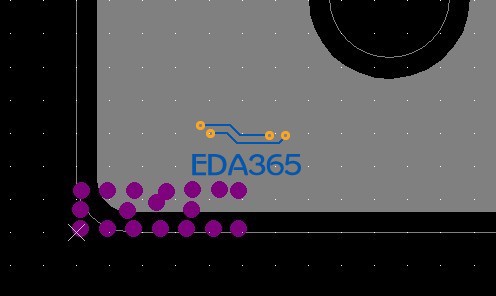

Gabriel_MPLEDBoard_V1-1-2.0_01 就是这个文件的过孔被缩小了。
以上Gabriel_MPLEDBoard_V1-1-2.0_01文件的过孔相对位置被缩小了，不知道怎么回事，请大侠帮助，谢谢！
Dril.art 文件又没有问题，Gabriel_MPLEDBoard_V1-1-2.0_01 这个文件有问题。
你的单位不对，导出和导入的单位不同
單位設置啊
我使用的单位是一样的，这个我一开始就考虑到了。过孔文件是使用的MIL ，artwork control form 使用的是linches (英制）
用cam导入光绘的时候要选择一下精度
整数位数和小数位数对不上
楼上说的对，整数位小数位设置不对、
谢大侠们无私的解答，本问题已经解决！
就是NC PARAMETERS 与artwork小数点的位数设置不一样
同意楼上的
