Anti Etch 下对VCC层进行分割，在进行Edit/split plane /creat时为什么会报错
录入：edatop.com 点击：
Anti Etch 下对VCC层进行分割，在进行Edit/split plane /creat时为什么会报错?就是说给分割的铜皮分配网络是为什么不能分配?请高手帮忙分析，VCC层分割图如下。
是不是没做 rout KEEPin
分割是否必须要做ROUTE keepin?
自动铺铜，没有routekeepin。
系统怎么知道铺在那啊?这个是取范围的。

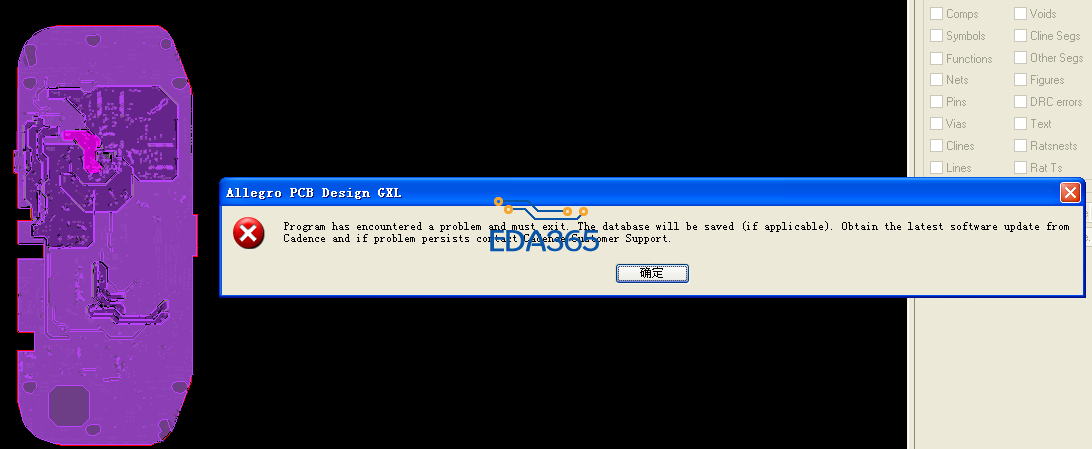

有route keepin 的，下面是我分配到最后一个网络时出现的报错图
看不出问题，
DB check 一下试试吧
DB了下还是不行 是软件问题还是我的分割有问题?
技穷了
如果可以的话，你把PCB发给我。
我试一下。
您好，我遇到跟您一样的问题，解决了吗?
建议重新画Anti Etch
anti etch Line有没有画出板框
也有可能是文件数据库出问题了，特别是铺了动态铜的大板子，数据库容易出问题，没事多DB check 一下。
