allegro两块PCB 拼在一个上面怎么搞？

不通过原理图，把两块PCB放在一起，再修改网络，能否实现?
如果导过去了，相同位号的元件是否会报警或者自动增加（例如有两个J10, 其中一个会不会变为J11?）?
相同网络是否会连在一起?
小弟知道这样做不规范，但是图纸只有PDF文档，改动的地方也不是特别多，而且时间紧迫，没办法才问这样的问题，请这样搞过的说下经验

1  可以将其中一块板卡做成模块，直接从本地调用(这种方式位号是个问题)
2  通过光绘文件拼板

求第一种方法详细步骤

建议用第二种方法

你好，我试了下，可以导进去了，但是没有元件和丝印
步骤：
1，tool-creat module
2,选好一个点，弹出XX.MDD，保存至库A, 第一块PCB的库也保存至A;

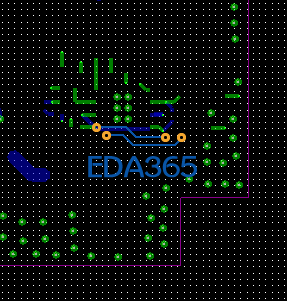

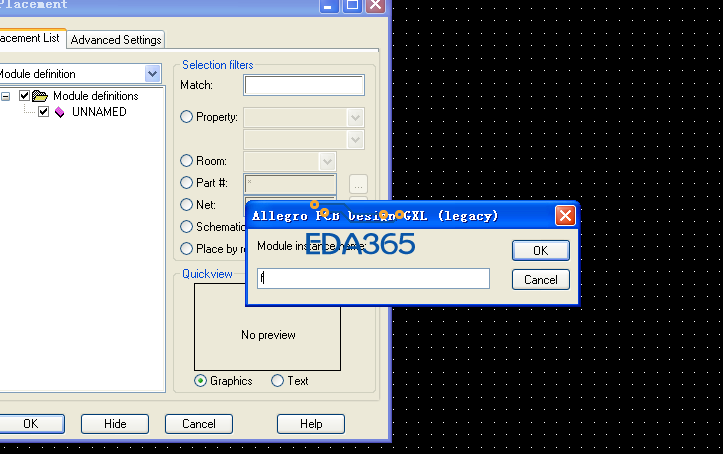

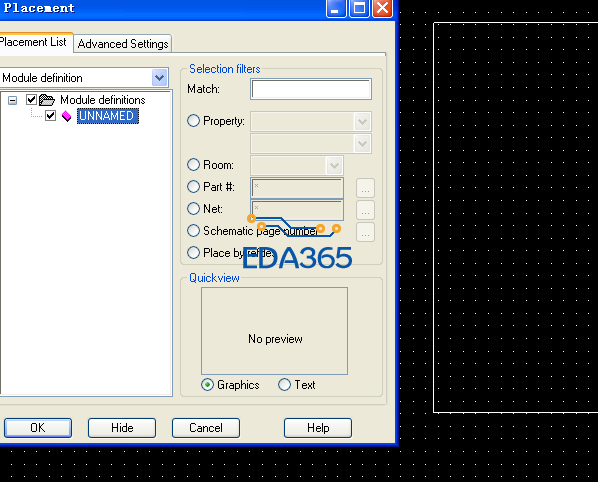

3，第二块PCB添加A库，PLACE manually 勾选高级设置里的library，选择module definition 的那个XX.MDD,  放进去，但问题又来了，输完名字后quick view里没显示 ，放到PCB上 只有走线过孔 和 板框   ，没有元件和 丝印 了！

你建立模块的时候需要把所有东西都选进去

建议：在同一个原理图里面修改好网络，比如GND：两块板分开命名：GND1,GND2，电源：+3.3V，3V3，然后生成网表，这样做就很顺利，仅供参考，勿喷，我们一般都这样处理。

好像可以用PADS的Reuse功能把其中一个板定义为一个复用模块添加进来，然后再ECO状态下添加连线

学习一下经验
