Allegro16.3过孔的制作

大家好。我想问一个问题。就是Allegro16.3的过孔到底该怎么做呢?

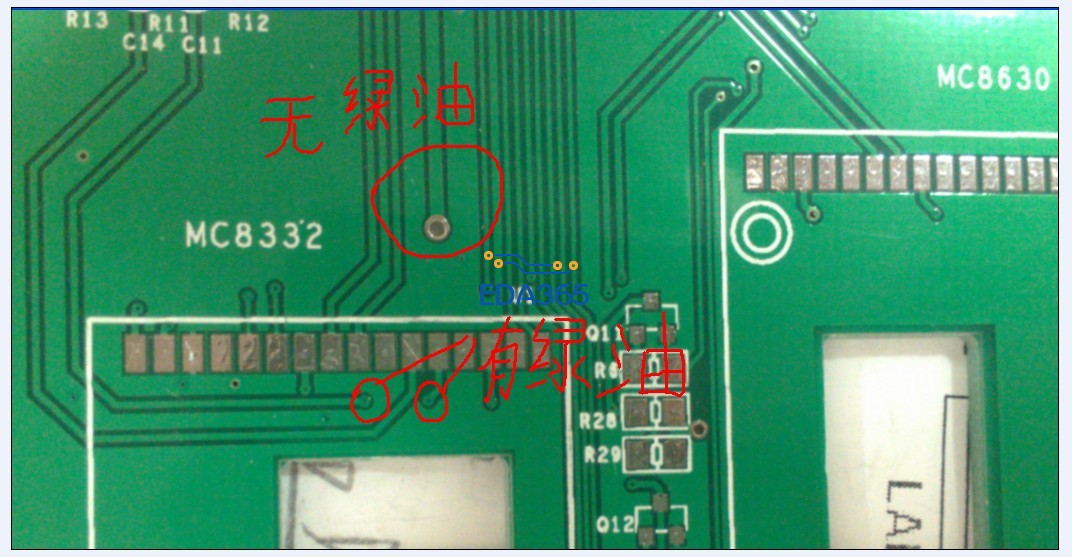

这是我之前做的电路板。这上面是我之前做过的板子，上面既有盖了绿油的过孔也有没盖绿油的过孔。

上面有绿油和无绿油的焊盘都是一种做法

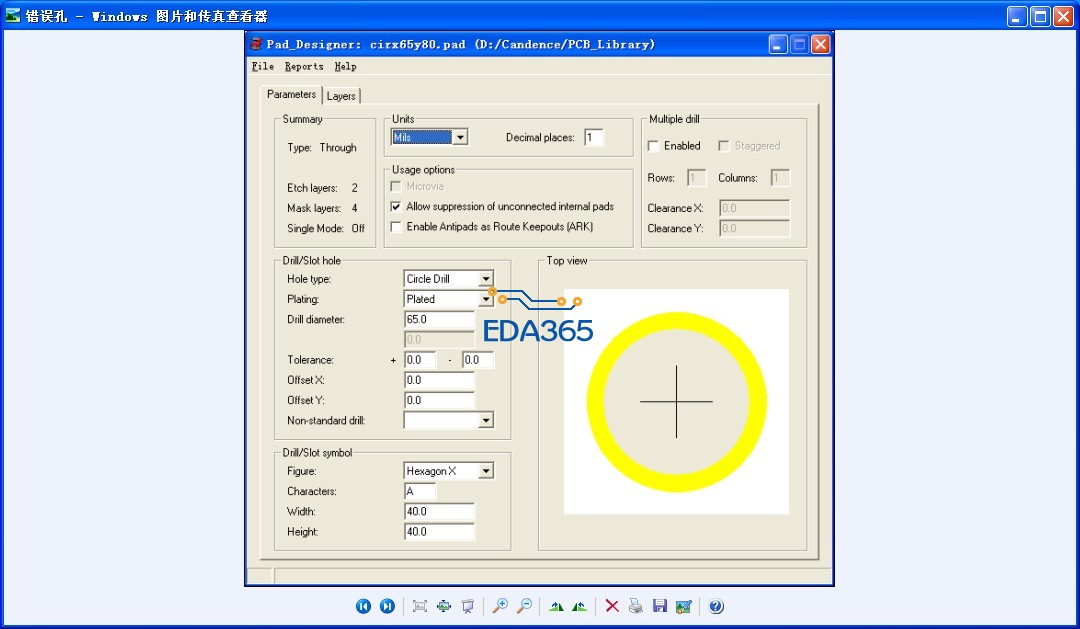

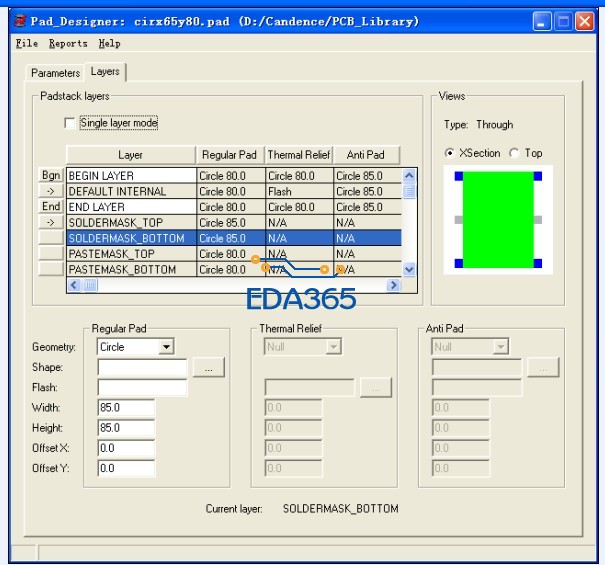

下面是我做过孔的方法。

哪里做的不对呢?
下面是我从allegro16.3上面找到的自带的过孔。它的规格是孔13mil，焊盘24mil。

过孔，你不需要加Pastemask和Soldermask，其中Soldermask即我们所说的绿油开窗，pastemask为加锡的开窗。过孔不需要这俩，通孔需要

您好，您指的通孔是插件元器件的引脚是吧。我现在知道焊盘制作工具里面的soldermask是指的不盖绿油的部分，pastmask是指的钢网开孔。

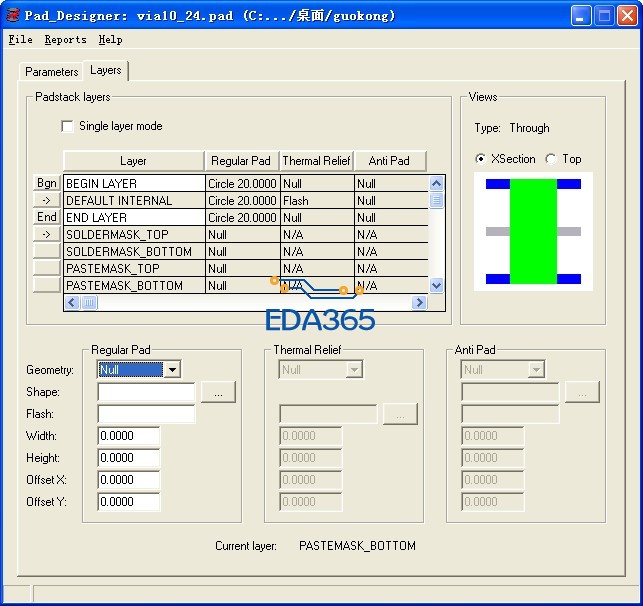

如果要做过孔via是不是就不用设置这两项数据呢。只设置beginlayer，default internal和end layer这三项数据呢?设置如下。

没特殊需求不须加SOLDMASK层，PAST层，via孔完全不需要.

非常感谢您的讲解。在做过孔的时候Anti Pad选项是不是也不用填写参数了呢。就像我上图做的那样。

是滴

OK，OK。非常感谢大家的指导，我终于知道该怎么做过孔了。之前我做的过孔都是用DIP封装的引脚直接当过孔用的，所以都没有给盖绿油。这在密集元器件电路板上是很危险的，一不小心可能就会短路。我现在积分还很少，所以没办法给大家很多分。那我就在这儿祝大家天天开心，工作顺利，财源广进吧。

这取决于你的板子是否应用到负片了，在负片中才有作用的选项。

如果全部是正片没有必要加阻焊，这是造成有无绿油的关键因素，知悉

新手学习了。

会就很简单，、。

直接跟厂家说明，通孔要盖绿油或者塞绿油就OK了。
