按照原理图页来放置器件

录入:edatop.com     点击:

我刚好在书上看到了,试了下可以的,

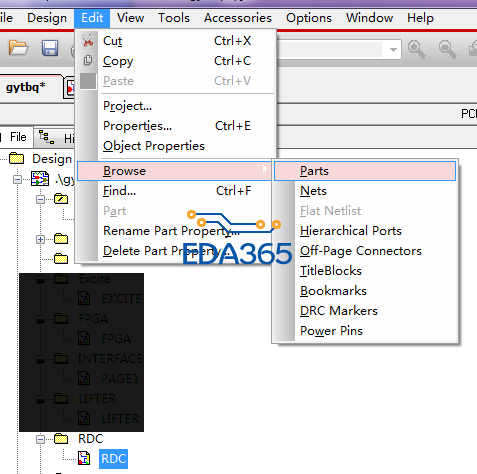

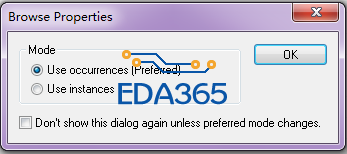

1.打开原理图,选择一页原理图,同时选择Edit——Browse——Parts,弹出对画框中选择后缀有(Preferred)——选择OK。

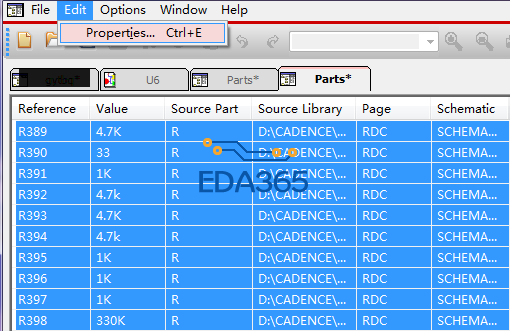

2.选取这一页所有元器件后再次选择Edit——Properties——New新建属性,属性名字为page值为ddr保存设置

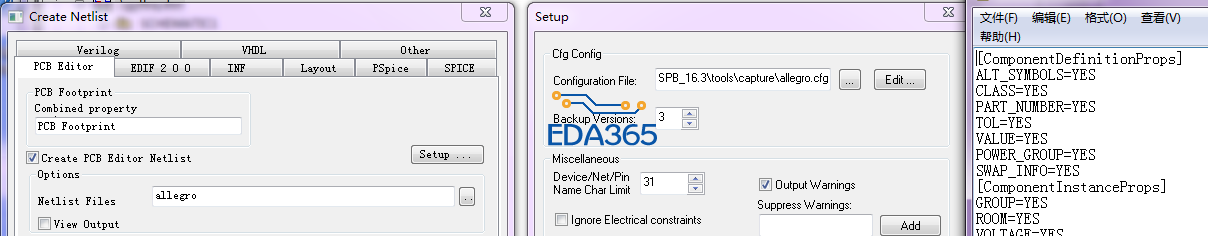

3.按照正常出网表,在弹出出网表对话框里进行如下设置:Setup——Edit——在Allefro.cfg里面加一行“PAGE=YES"
4.按照正常正常步骤生成网表后在pcb内导入网表勾选,Create user-defined propwrities.
5.网表导入后使用Quick place命令选择Place by property/value单选按钮就可以选择page 属性及不同页的VALUE
值来放置器件
