差分线对内等长如何控制？
录入：edatop.com 点击：

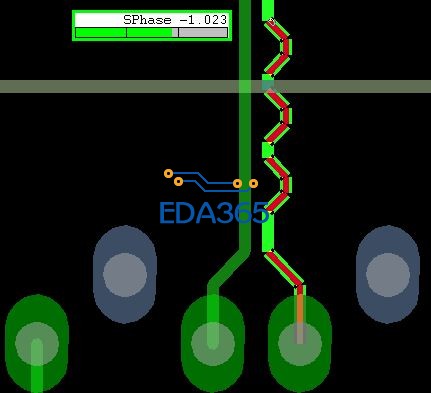

小弟不才，最近布置PCIE总线的板子，不知道如何控制一对差分线对内等长在5mil以内，以下图片是小弟画了一张，斗胆拿出给各位大侠批判批判，不知这样的走线是否合理，还有SPhase应该控制在什么范围最好?还望多多指教！
这样是合理的，只要差分线下面有连续的地平面，那么差分间距可以大一点也无所谓。不会有什么影响。
这样是不对的 应该在阻抗失配处做seg达到相位补偿
