各位大虾，16.5回注出问题了，求解释····
录入：edatop.com 点击：

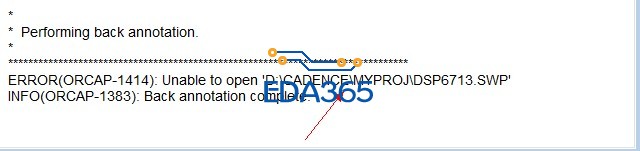

各位大虾，16.5回注出问题了，求解释····如下图所示：
你先看看那个目录下面有没有那个文件，用记事本打开是否为空。注：反标之前，最好进行一次正标注，要确定你的工程是完全同步的情况下才能执行反向标注工作，不然，你的工程可能就废了。
你好，在该路径下没有swp文件，我在pcb editor里面进行了rename，但是并没有生成相印的swp文件，不知道为什么····
file ——export logic才能产生反标文件，不然是不会有的
export logic以后还是没有swp文件
哦，那你在pcb中交换了管脚或者是逻辑门了么
你的意思是我有没有在pcb中改变元器件之间的逻辑连接吗?应该没有吧，我都是按照飞线布线的，设置了一下T行连接点和拓扑关系····
如果你没更改连接关系，没重新标号丝印，是不用反标的
我重新丝印了，所以ref不一样了····
